12. Intersect Faces With ModelFunktionen Intersect Faces With Model fungerar i stort sett precis likadant som Intersect Faces With Selection, fast där With Selection bara beskär de ytor som är markerade kan With Model beskära med grupper. Men när man beskär med grupper lämnar inte de överlappande formerna avtryck efter sig på samma sätt som med With Selection, utan då lämnar formerna endast linjer efter sig. Vi ska se hur det fungerar.

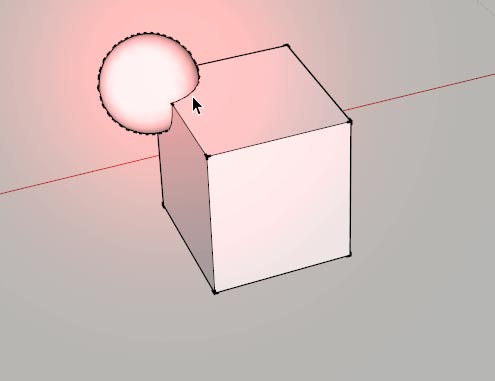

12.1. Intersect Faces With Model på objekt som inte är grupper eller instanserJag har gjort en låda och ett klot. Jag har gjort klotet till en grupp och placerar det så det överlappar ett av lådans hörn.

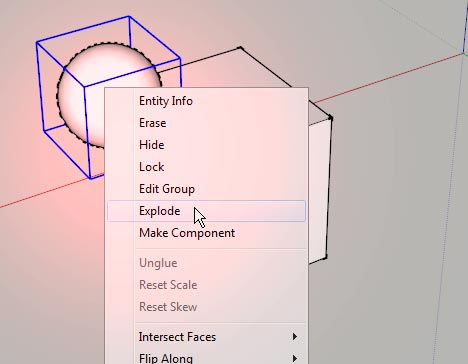

Jag upplöser klotets grupp...

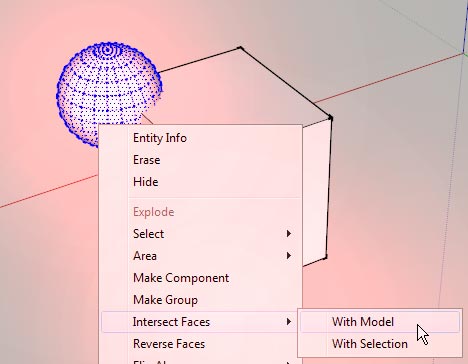

... och högerklickar på det nu fria klotet. Jag väljer Intersect Faces > With Model.

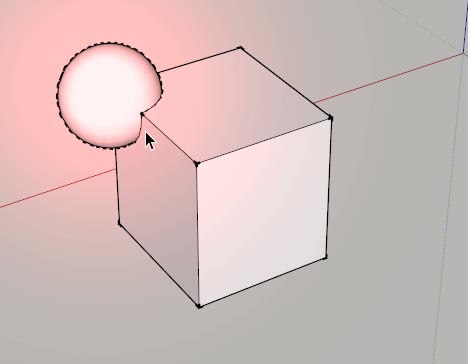

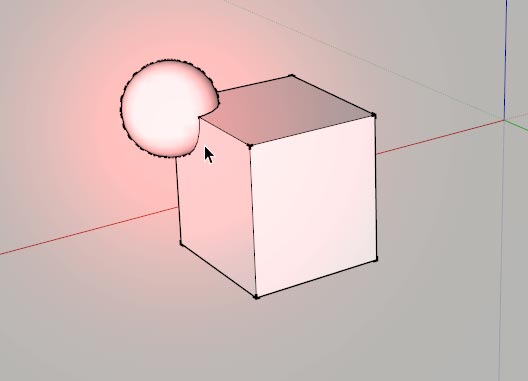

Då ser vi att klotet och lådan beskurit varandra.

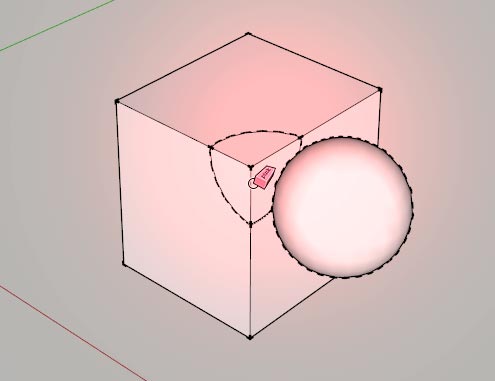

Jag klickar på klotets yta med Select och raderar det. Då ser vi klotets avtryck på lådan (fast om jag hade raderat lådan istället för klotet så hade vi sett att lådan lämnat ett hörnformat avtryck i klotet).
Om jag nu raderar linjerna innanför avtryckets konturer så ser vi klotets avtryck. När man använder Intersect Faces With Model på överlappande objekt som inte befinner sig i grupper så fungerar den funktionen alltså precis som Intersect Faces With Selection.
12.2. Intersect Faces With Model där ena objektet är en grupp eller instansJag ångrar bakåt tills jag har tillbaka klotet och lådan. Klotet är en grupp medan lådan inte är det.

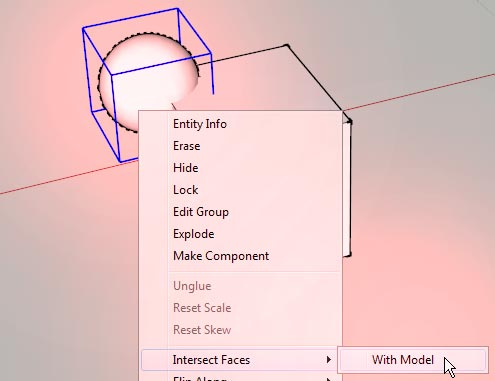

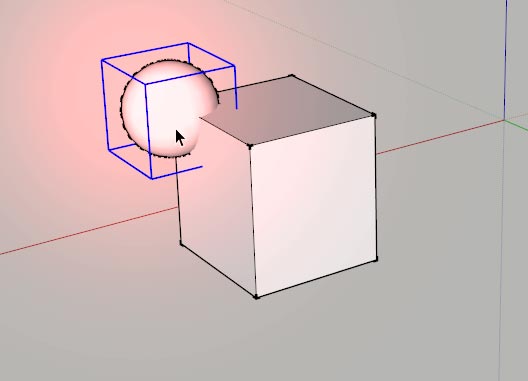

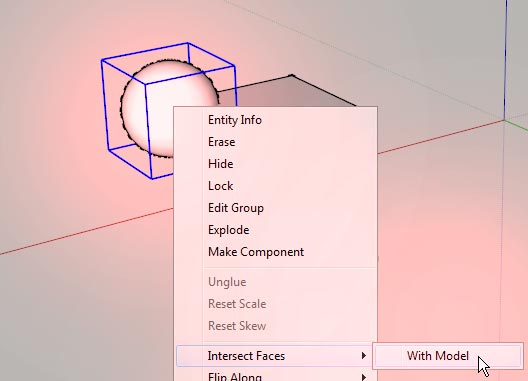

Om jag nu högerklickar på klotet och väljer Intersect Faces > With Model...

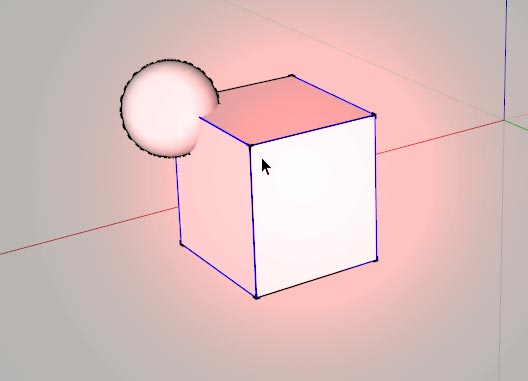

... så dyker det upp en linje i skarven mellan klotet och lådan.

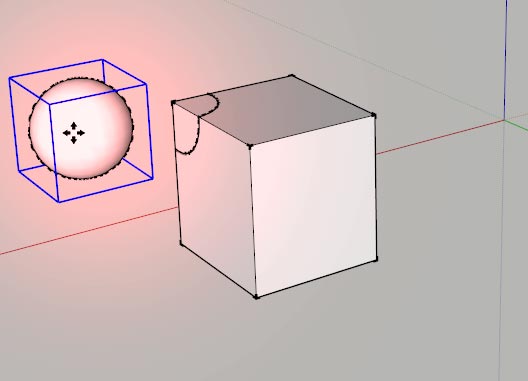

Om jag nu flyttar lådans grupp...

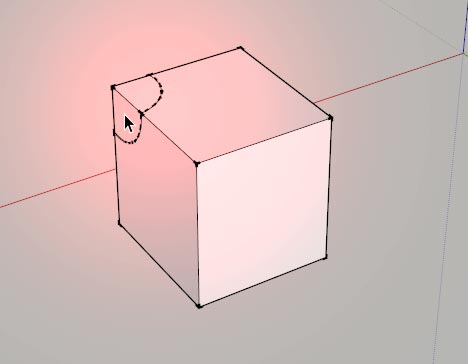

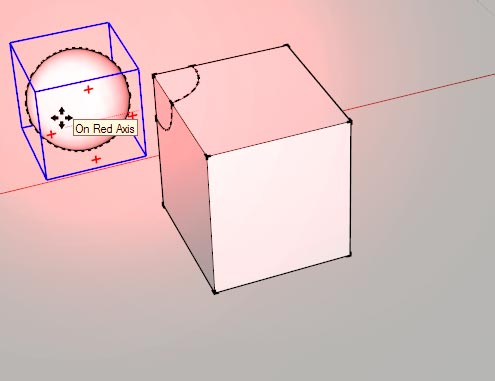

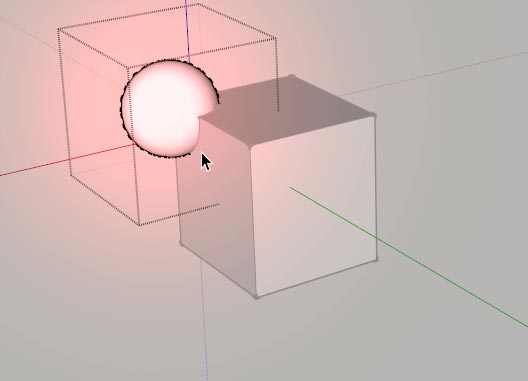

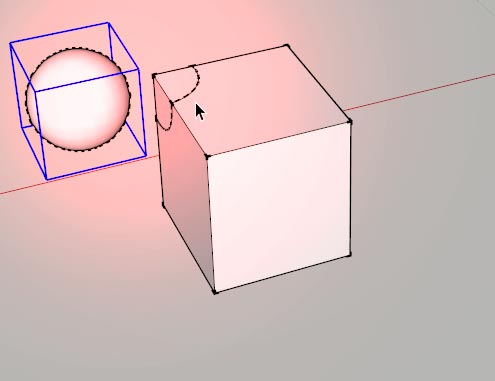

... så ser vi att det bara är klotet som lämnat ett avtryck på lådan, men inte tvärtom. Det beror på att klotet är i en grupp, så dess ytor kan inte påverkas eftersom gruppen är stängd. Därmed är det bara klotet som lämnar ett avtryck på lådan.

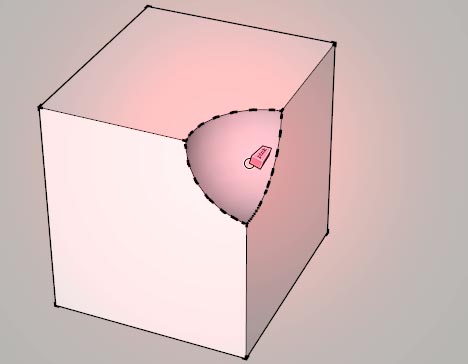

Men om jag nu suddar bort hörnet innanför avtryckets linjer...

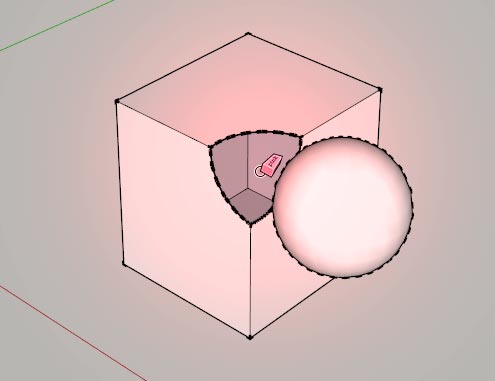

... så får vi bara ett hål i lådan: Klotet har inte lämnat något avtryck av sin form i lådan, utan det har bara lämnat konturlinjer efter sig. Även detta beror på att klotet ligger i en egen grupp, så dess ytor kan inte påverka andra ytor. Den här funktionen används främst när man vill få nya särskilda ytor på en annan yta. Genom att då korsa en grupp med den ytan så "stämplas" gruppen på ytan och lämnar linjer efter sig som man då kan använda som vanligt med t ex Push/Pull eller liknande.
12.3. Intersect Faces With Model där alla objekt är grupper eller instanser(Jag använder bara två objekt i de här exemplen, men man kan förstås använda flera.) Jag går tillbaka till klotet och lådan. Klotet är redan en grupp...
... och jag gör lådan till en grupp med.
Om jag nu använder Intersect Faces > With Model på någon av dem...
... så dyker det upp en kontur runt området där de två objekten överlappar varandra.

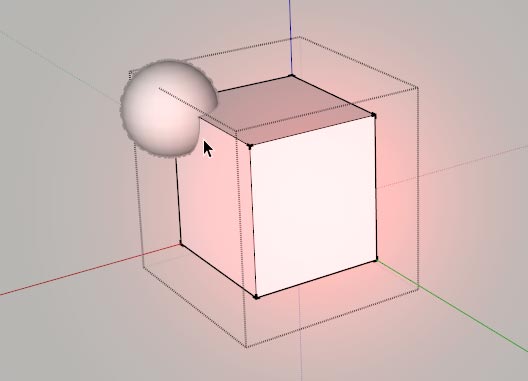

Men om jag nu öppnar klotets grupp så ser vi att konturlinjen inte hör till klotet, eftersom konturlinjen blir grå...
... och om jag öppnar lådans grupp ser vi att konturlinjen inte hör till lådan heller, eftersom konturlinjen blir grå även här.

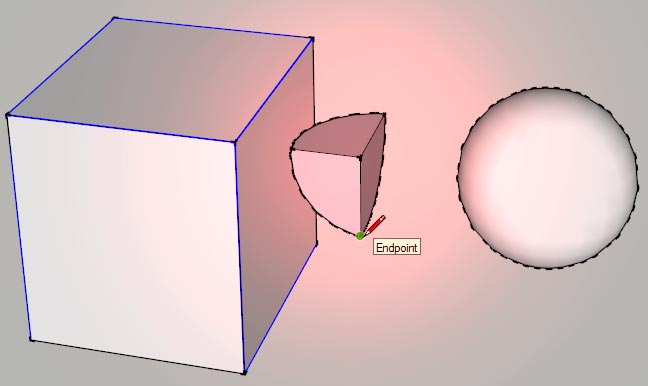

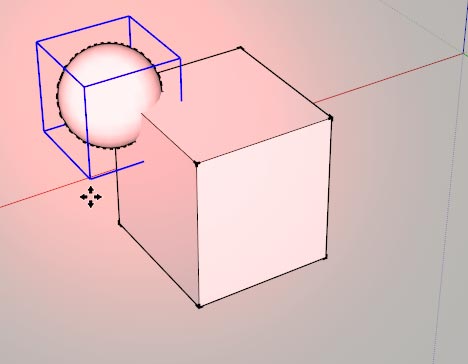

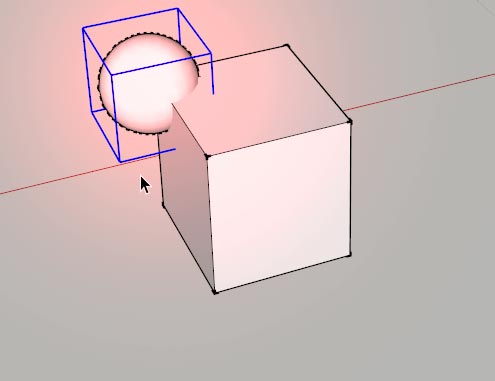

Jag flyttar på klotet...
... och flyttar sedan på lådan.

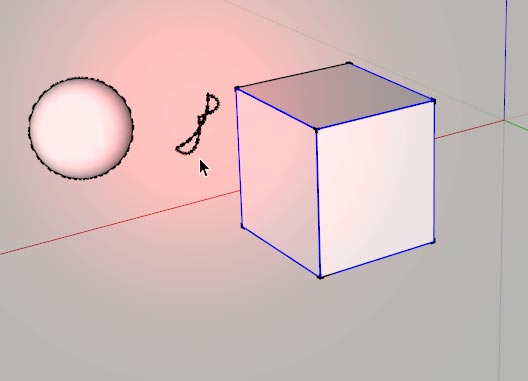

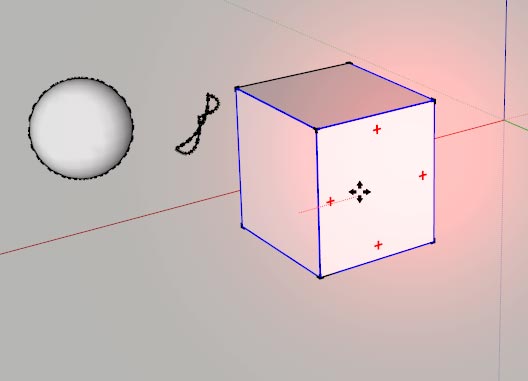

Då ser vi att konturlinjen ligger i tomma luften. Det beror på att både klotet och lådan ju är grupper, så linjen som skapas kan inte fästas i någon av dem.
Det här är ett sätt att snabbt skapa färdiga linjer som man kan fylla med ytor.

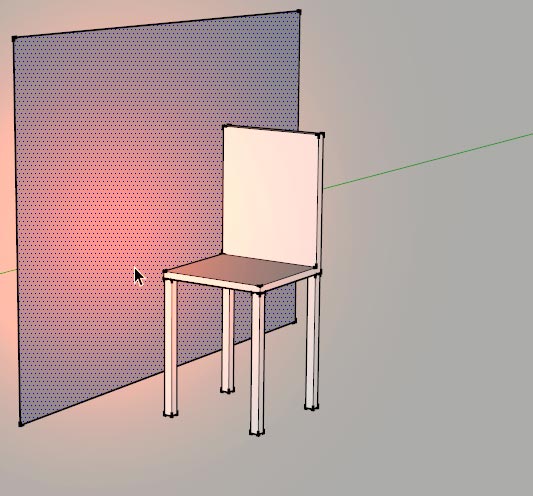

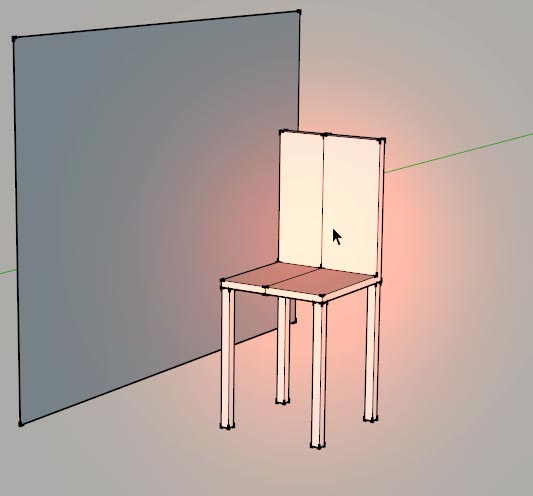

12.4. Fler exempel med Intersect Faces With ModelJag har en stol som är en instans av en komponent...
... och en stående yta som inte är i någon grupp eller instans.

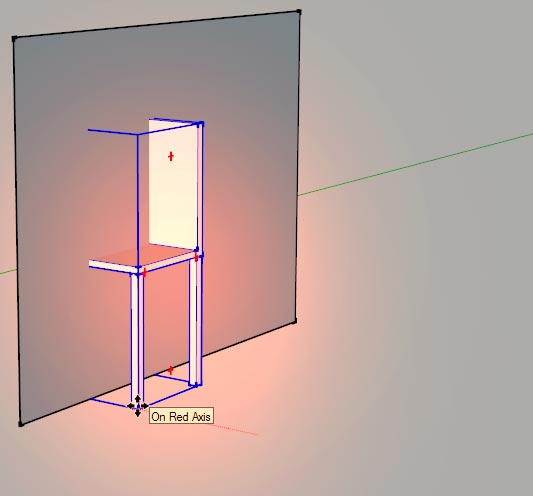

Om jag nu flyttar stolen så den genomkorsar ytan...

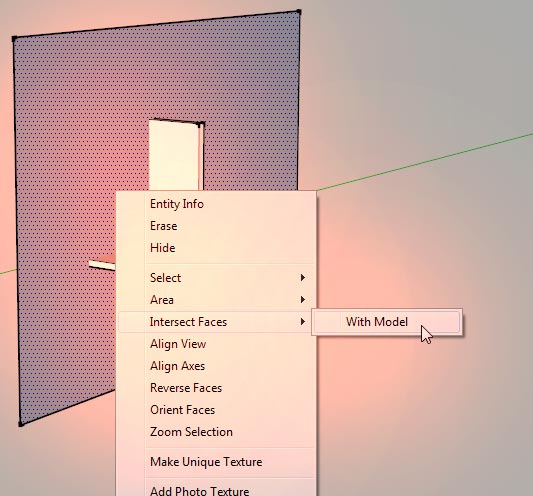

... och använder Intersect Faces > With Model...

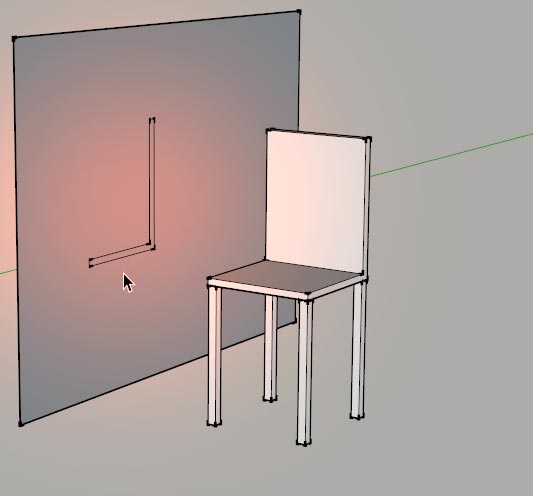

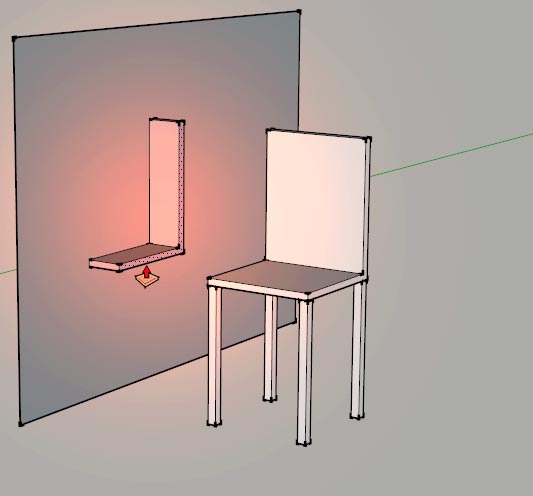

... och flyttar bort stolen från den stående ytan så ser vi att stolen lämnat ett avtryck efter sig. (Ytan lämnade däremot inget avtryck på stolen eftersom stolen är i en egen, sluten instans.)
Då kan ytan inuti avtryckets linjer användas som vanligt. (Jag ångrar bort avtrycket så ytan blir hel igen.)
Om jag flyttar in stolen så den genomkorsar ytan...

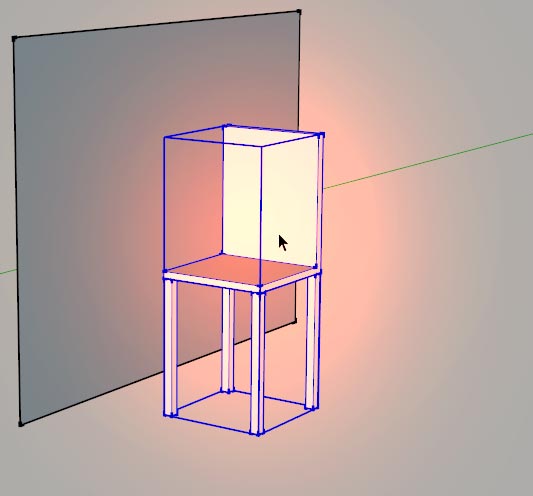

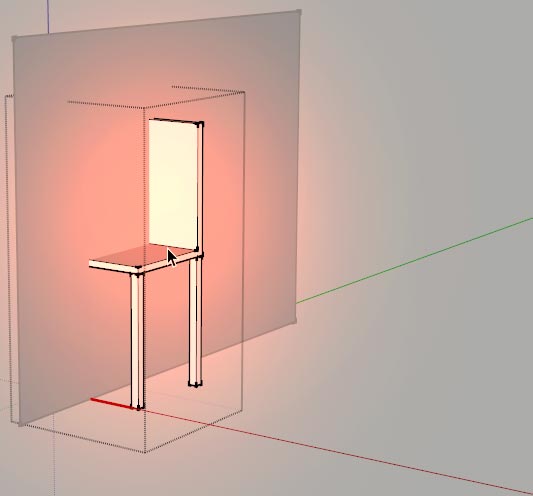

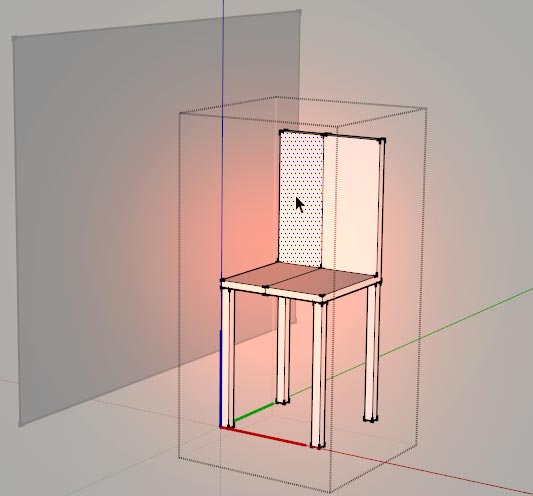

... och sedan öppnar stolens instans...

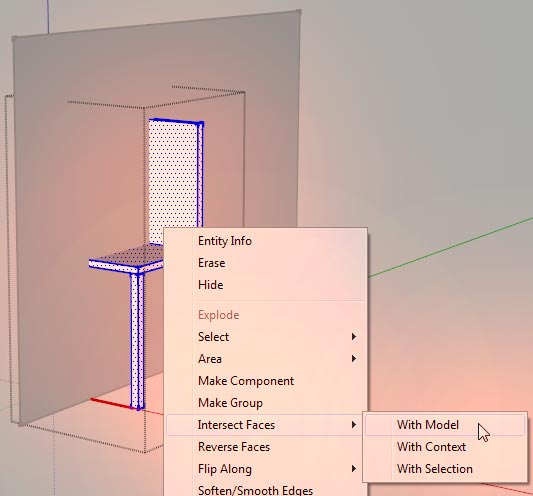

... så kan jag markera stolens ytor, högerklicka på någon av dem, och välja Intersect Faces > With Model.

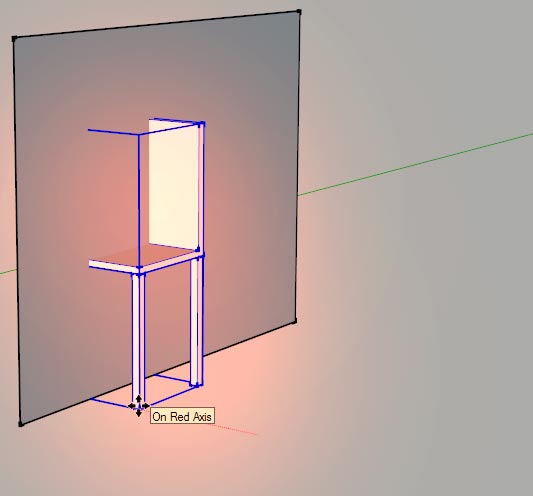

Sedan stänger jag instansen och flyttar bort stolen från ytan. Då ser vi att ytan gjort ett avtryck på stolen, eftersom stolens instans var öppen för redigering -- men stolen har inte gjort något avtryck på ytan eftersom ytan befann sig utanför den öppna instansen. Det här är ett snabbt sätt att t ex dela upp en komplicerad form i två halvor.

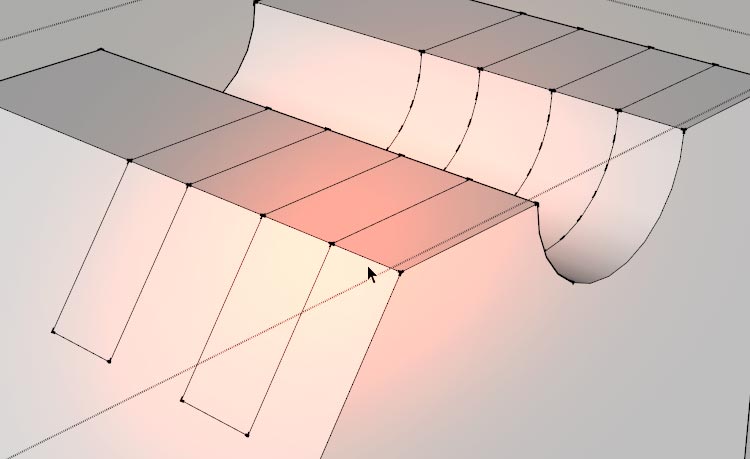

Ytorna linjerna skapar kan användas som vanligt.

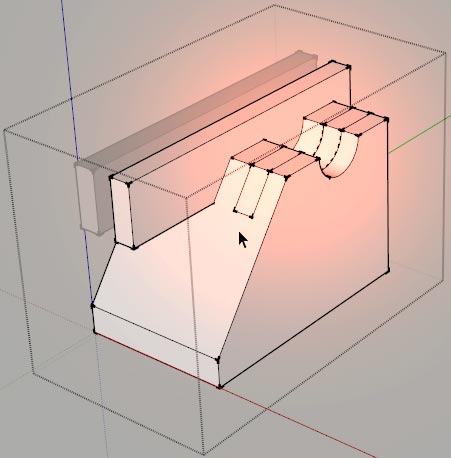

13. Intersect Faces With ContextFunktionen Intersect Faces With Context beskär bara överlappande objekt som befinner sig i samma grupp eller instans. Här är en form som är en egen grupp.

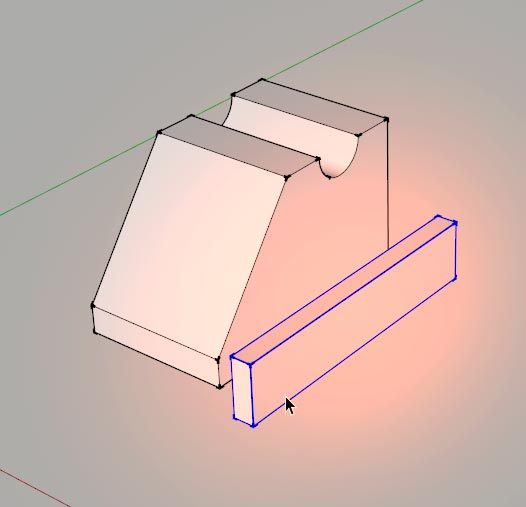

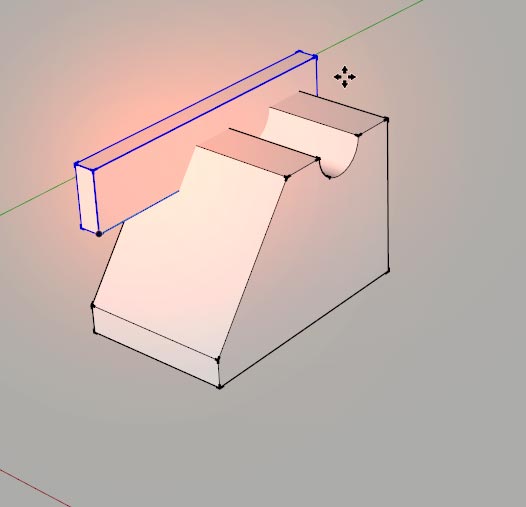

Jag skapar ett block som också är en grupp.

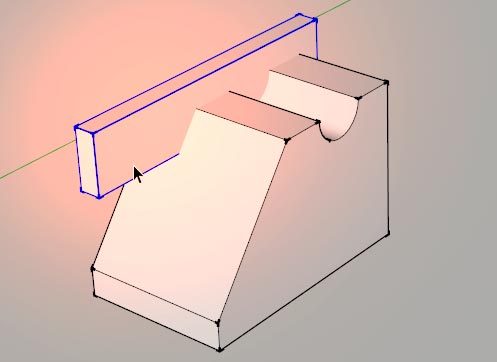

Om jag överlappar dem...

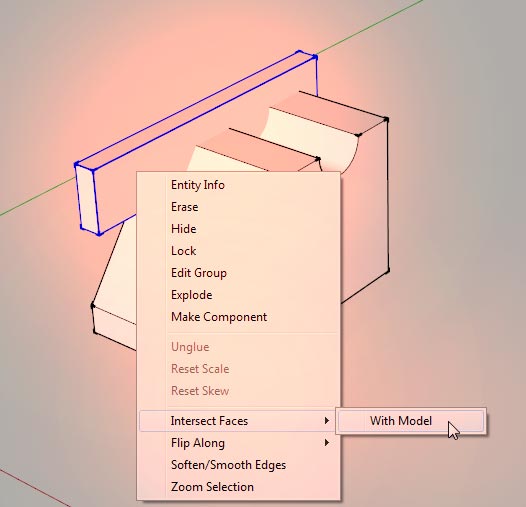

... och högerklickar på någon av dem och väljer Intersect Faces så finns bara valet With Model tillgängligt. With Selection saknas eftersom ingen ogrupperad yta är markerad, och With Context saknas eftersom ingen grupp är öppen för redigering.
Det är ju With Context vi vill titta på här, så jag ser till att blocket är markerat.

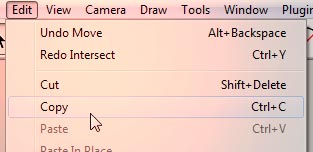

Sedan går jag in på Edit > Copy...

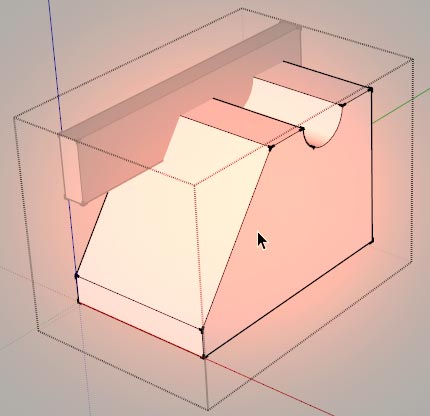

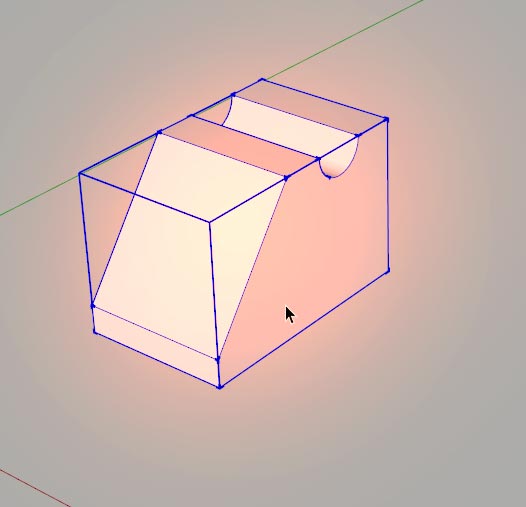

... och öppnar den första formens grupp.

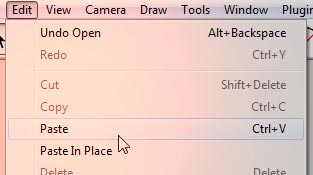

Sedan går jag in på Edit > Paste...

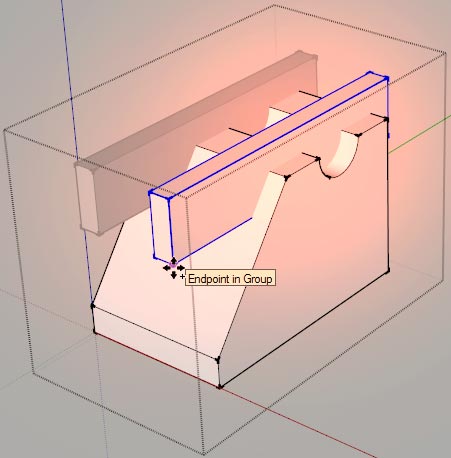

... så får jag klicka in en kopia på blocket inuti den öppna gruppen.
Jag klistrar in en till kopia på samma sätt.

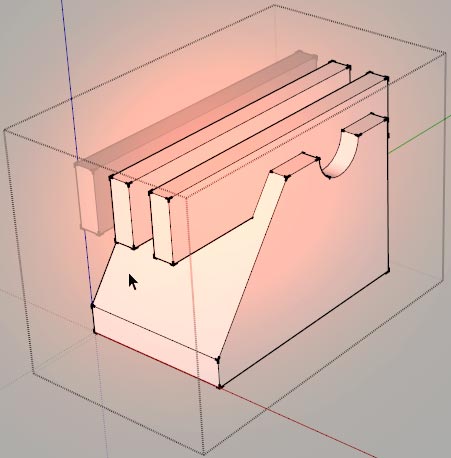

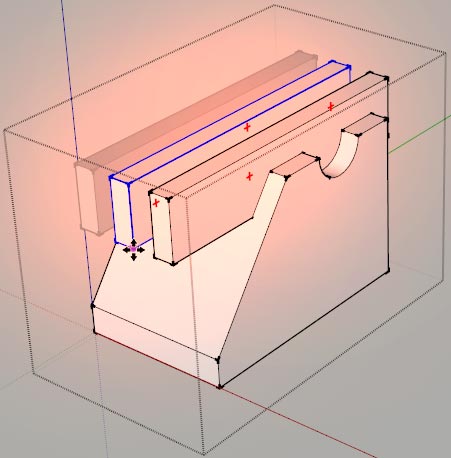

Nu har jag alltså tre block som överlappar formen: Två som ligger i samma grupp som formen samt en som ligger utanför gruppen.

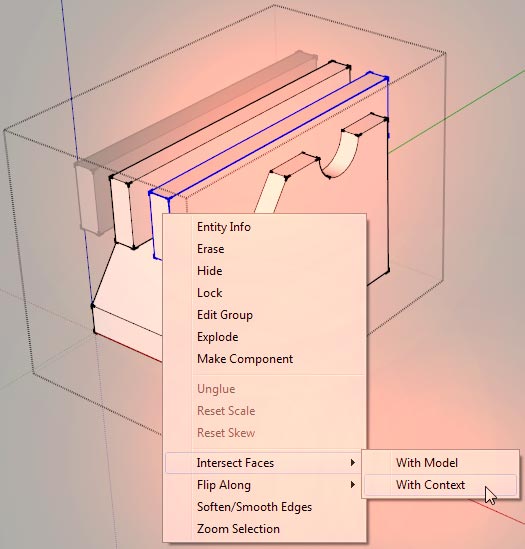

Om jag högerklickar på ett av blocken och väljer Intersect Faces så kan jag nu välja With Context (alltså "inuti gruppen eller instansen") eftersom en grupp är öppen för redigering. Jag klickar på det.

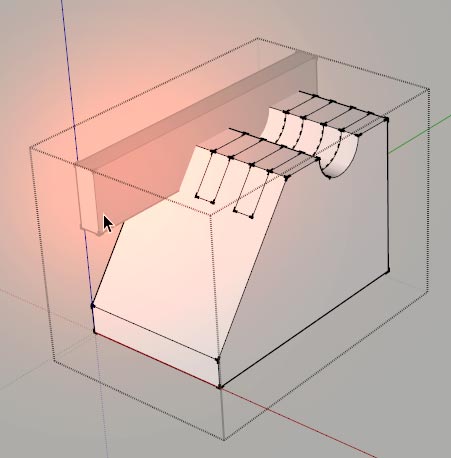

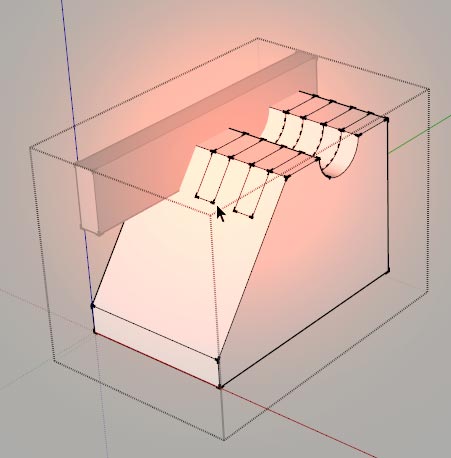

Om jag nu raderar det ena blocket så har det lämnat avtryckskonturer efter sig på den öppna gruppens ytor.
Det har det andra blocket med.
Det tredje blocket ligger däremot utanför den öppna gruppen, så den har inte påverkat formen alls.

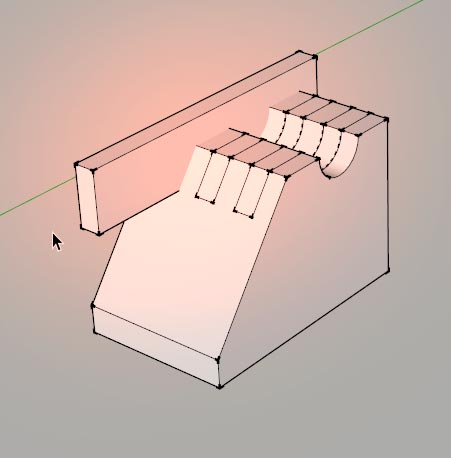

Det ser vi om jag stänger gruppen...
... och raderar det tredje blocket.

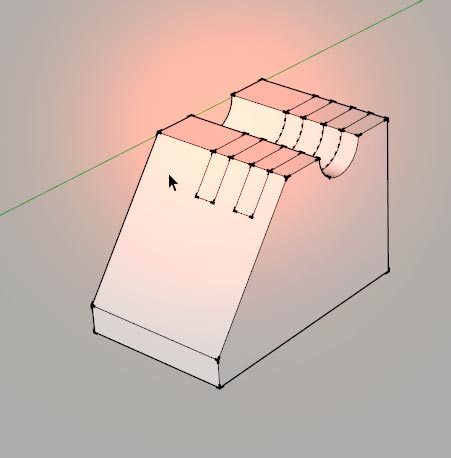

Men eftersom blocken befann sig i egna grupper så har de bara lämnat linjer efter sig på formens ytor, inga formavtryck. Så om jag skulle öppna formens grupp...

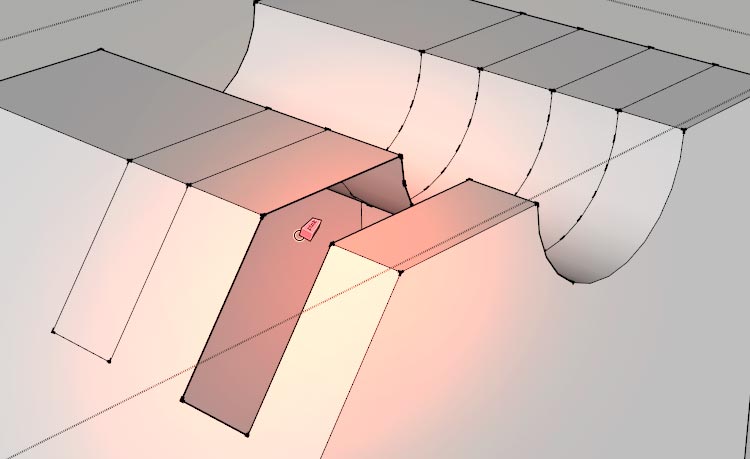

... och radera ytorna mellan ett av avtryckens konturer så gör jag bara ett hål i formen. Blockets själva form har alltså inte lämnat något avtryck efter sig.
Av de tre beskärningsfunktionerna är det nog Intersect Faces With Selection som är det vanligaste eftersom det är lättast att kontrollera, även om Intersect Faces With Model fungerar på i stort sett samma sätt och dessutom låter oss behålla grupper eller instanser utan att behöva explodera dem. Intersect Faces With Context är däremot ett ganska specialiserat beskärningssätt. Men det är bra att experimentera med alla tre så du lär dig hantera dem. De är väldigt bra funktioner att kunna använda.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||
