14. Om verktygssamlingen Sandbox

Vi ska titta på verktygssamlingen Sandbox. Den används främst för att skapa terräng och utomhusmiljöer, men man kan använda den för att skapa ojämna ytor var som helst där man vill ha dem. Man kan alltså skapa inte bara kullar och berg utan även exempelvis vattenytor, obäddade sängar eller soffdynor. Vi ska se hur Sandbox-verktygen fungerar.







14.1. Aktivera Sandbox-tillägget

Sandbox är ett av de tillägg som finns färdigt installerat i SketchUp från början. Innan vi kan börja använda det kan vi behöva aktivera det.

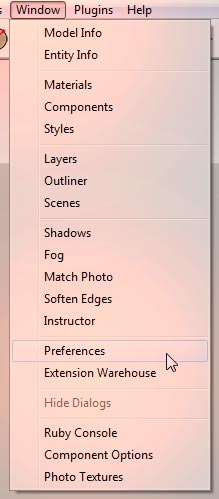

Gå in på menyn Window (Windows) / SketchUp (Mac) och klicka på Preferences.



Då visas SketchUps inställningar.

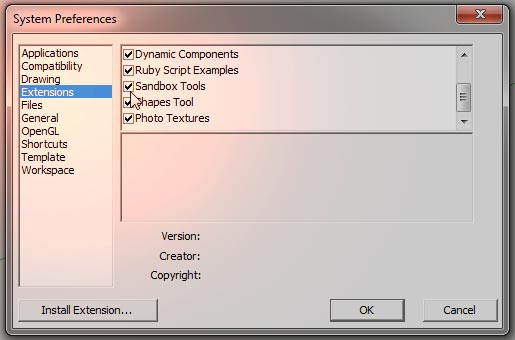

Markera valet Extensions i listan till vänster. Då visas en lista på olika tillägg till höger. Se till att rutan vid Sandbox Tools är förbockad.

Avsluta med att klicka på OK.







14.2. Ta fram Sandbox-verktygen

Nu ska vi ta fram verktygsknapparna för Sandbox.

Mac: Gå in på View > Tool Palettes > Sandbox.

Windows: Gå in på View > Toolbars. Bocka för Sandbox och klicka på Close.



Då ska Sandbox-knapparna visas i SketchUp.



Vi ska använda den för att skapa ojämna ytor.

Det finns främst två sätt att skapa ojämna ytor på: Det första är att använda verktyget From Scratch för att skapa ett rutnät. Sedan använder man Smoove för att lyfta eller sänka olika delar av rutnätet. På så vis kan man lätt skapa kullar, böljande vatten, eller knöliga sängar.

Det andra sättet är att först rita linjer för att markera ojämnheternas höjder och former. Sedan markerar man linjerna och klickar på knappen From Contours. Då lägger SketchUp en yta över de markerade linjerna. Vi ska se hur båda fungerar.











15. Sandbox: From Scratch och Smoove

Vi ska börja med att se hur vi skapar ojämna ytor med Sandbox-verktygen From Scratch och Smoove.







15.1. Skapa ett rutnät med From Scratch

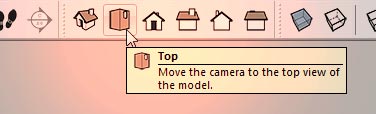

Gör en ny ritning och klicka på vyknappen Top så du ser ritningen rakt uppifrån.



Klicka sedan på Sandboxverktyget From Scratch.

Det här verktyget låter oss klicka in ett rutnät i vår ritning.



Titta på måttrutan nere i hörnet efter du klickat på From Scratch. Där står nu Grid Spacing, vilket betyder "rutnätets rutstorlek", följt av ett mått. I det här fallet står det 3000mm i rutan, vilket betyder att varje ruta i nätet From Scratch skapar blir 3000 mm bred och djup, vilket nog är anpassat för stora utomhusmiljöer.



Jag vill ha ett betydligt mer lätthanterligt rutnät, så jag skriver 200 och trycker på Enter. Det gör att varje ruta blir exakt 200 mm bred och djup. Men man anger förstås det mått man tycker passar bäst för det man tänker göra: Om du t ex ska göra något för en inomhusmiljö är säkert 200 mm per ruta för stort. Allt hänger på vad rutnätet ska vara grund för.

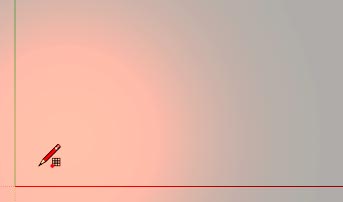

När vi angett måttet för rutnätets rutor kan vi klicka in det i vår ritning. Börja med att klicka en gång där rutnätet ska börja.

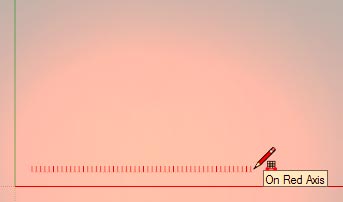

För sedan pekaren längs en axel. Då dras en serie "hack" fram efter pekaren. Varje hack representerar en ruta i rutnätet. Du kan antingen skriva in ett mått eller klicka när du är nöjd.

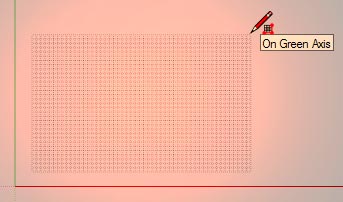

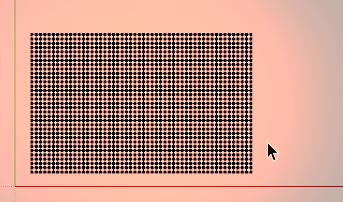

Nu kan du föra pekaren längs den andra axeln så drar du ut ett rutnät ur hacken. Ange ett mått eller klicka när du är nöjd.

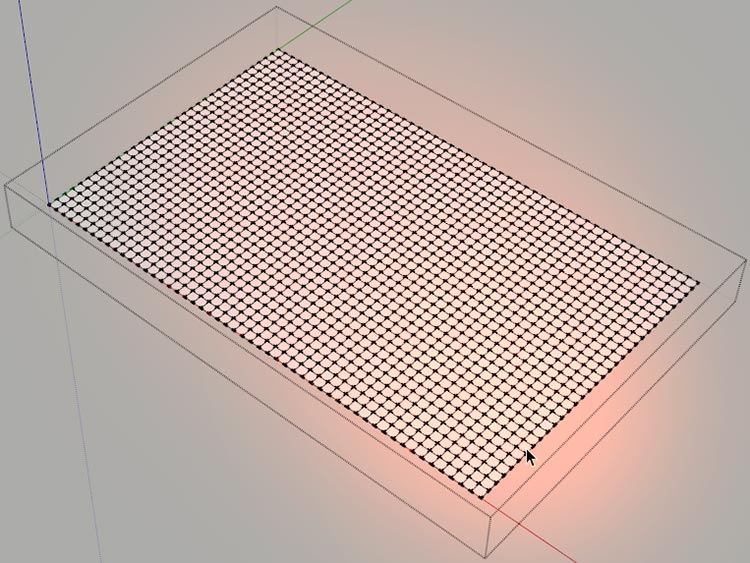

Då verkställs rutnätet.



Det här är alltså ett rutnät vi kan använda för att skapa en ojämn yta. Det är faktiskt inget märkvärdigt med det här rutnätet, utan det är något vi lika gärna skulle kunna ha skapat för hand -- det är bara vanliga linjer som korsar varandra. Så det vi ska göra nu går faktiskt att använda överallt där linjer korsar varandra i våra ritningar. Att använda ett rutnät är bara smidigast.



Rutnätet vi skapar med From Scratch placeras automatiskt i en egen grupp, vilket är bra då det inte kan växa fast i något annat i ritningen.



Vi kan öppna gruppen som vanligt genom att dubbelklicka på den med Select.







15.2. Höj eller sänk delar av rutnätet med Smoove

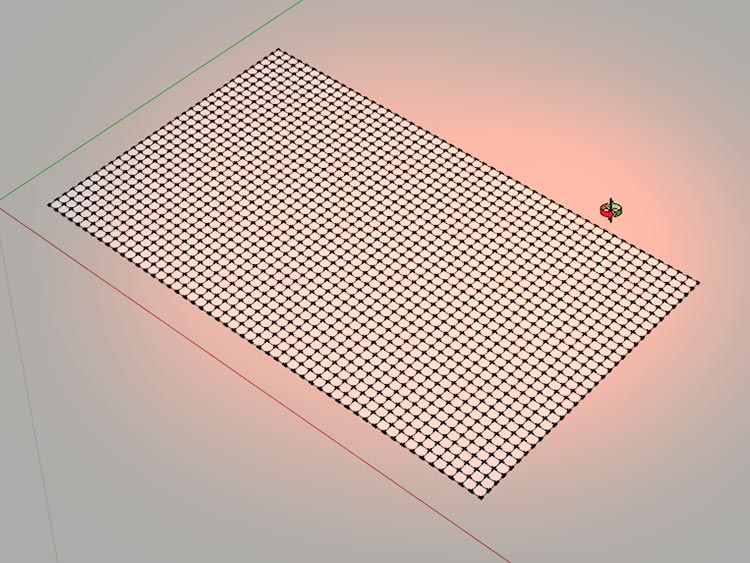

När vi öppnat rutnätets grupp kan vi välja Sandboxverktyget Smoove.



Då står det Radius, alltså "Radie", nere vid måttrutan följt av ett värde, i mitt fall 5000mm.

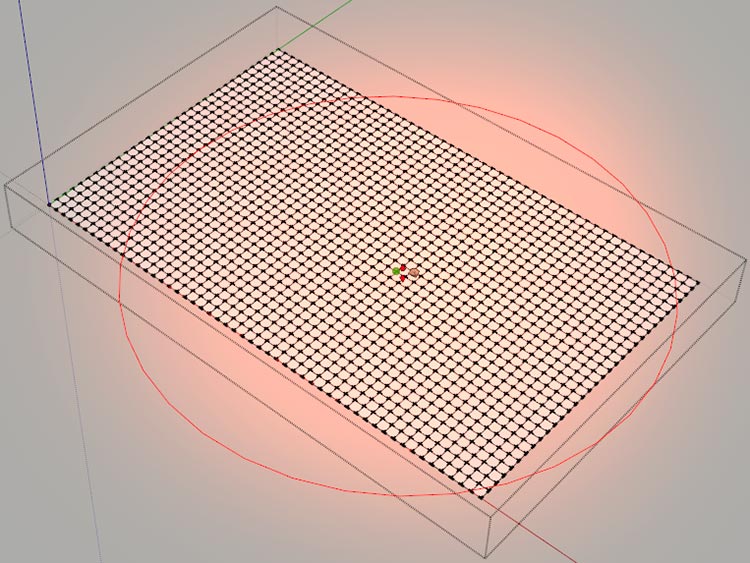

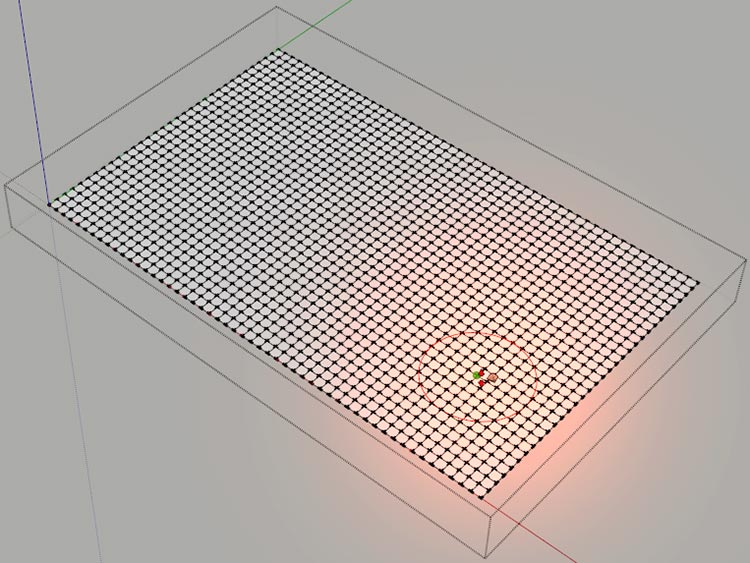

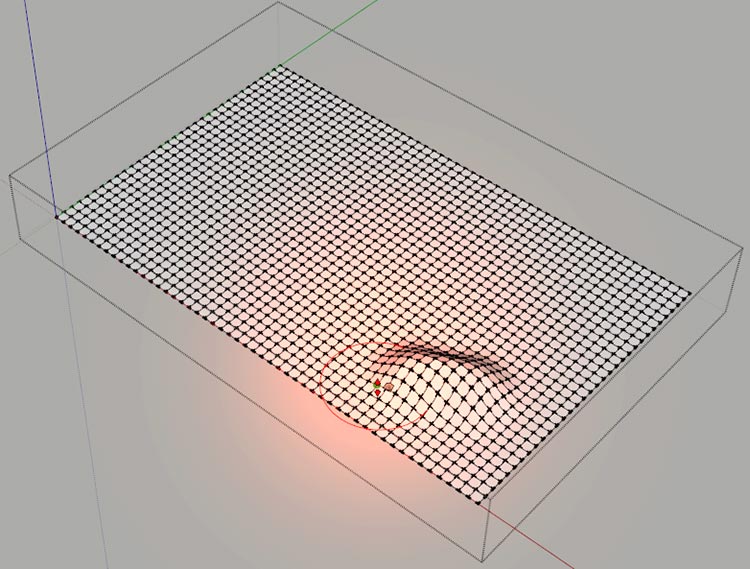

Om vi nu pekar (utan att klicka) på rutnätet så ser vi en röd cirkel vars radie är den som angavs i måttrutan. I det här fallet är 5000 mm alldeles för stort...



... så jag skriver 1000 och trycker på Enter.



Då blir cirkeln mycket lättare att hantera.

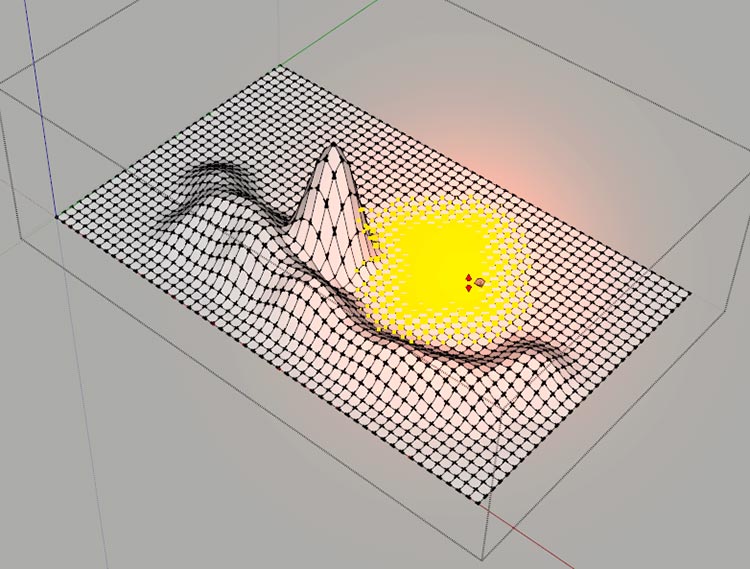

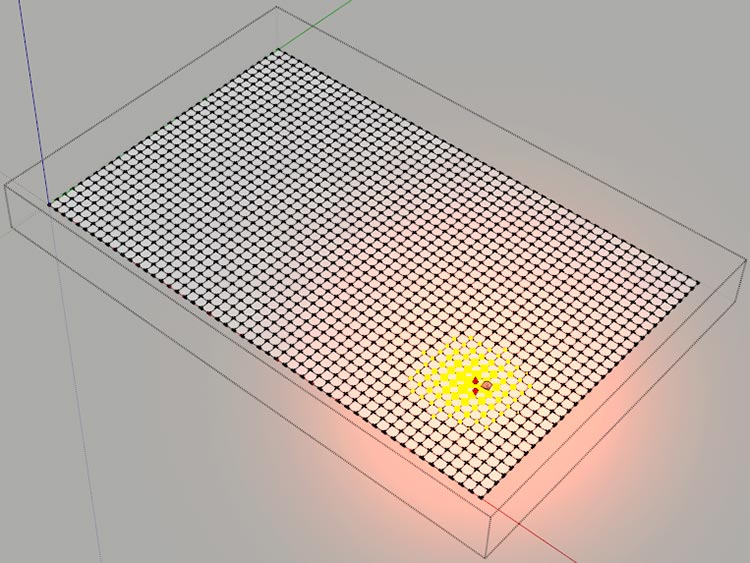

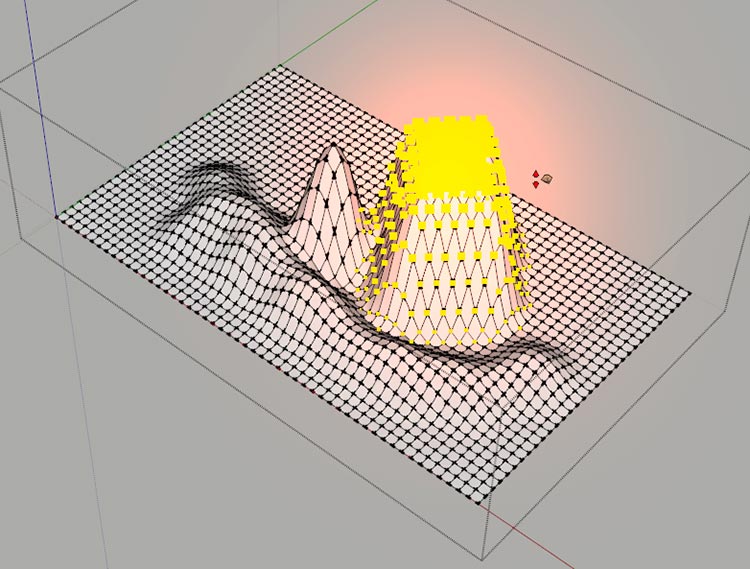

Då kan vi använda Smoove på vårt rutnät. Det är enkelt: Klicka när cirkeln är centrerad på den del av rutnätet du vill lyfta eller sänka. Då markeras den delens punkter med gul färg. Du ser att punkterna i cirkelns mitt lyser starkare än de som ligger längre ut. Det innebär att ändringen tonas ut i styrka mot utkanten så inte höjningen eller sänkningen blir för skarp.

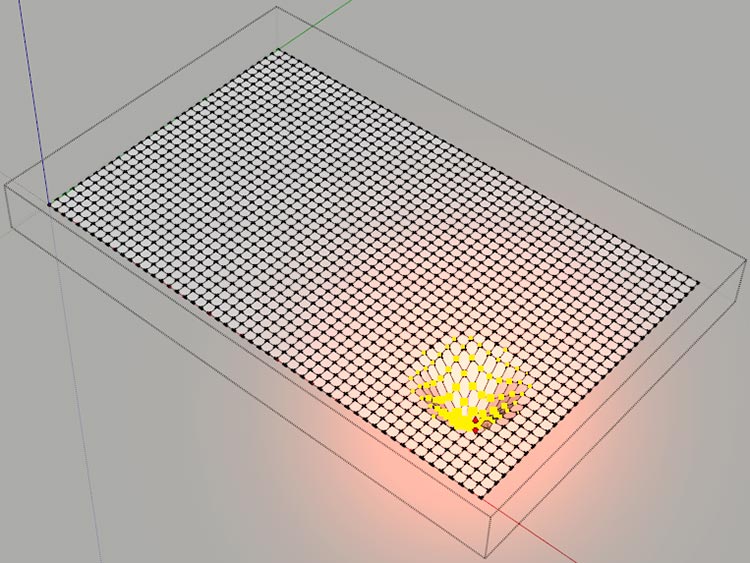

Nu kan vi flytta pekaren nedåt för att sänka området vi klickat på...



... eller flytta den uppåt för att höja området.



Det går bra att ange ett mått om du inte vill köra på känsla: Jag skriver 500 och trycker på Enter.

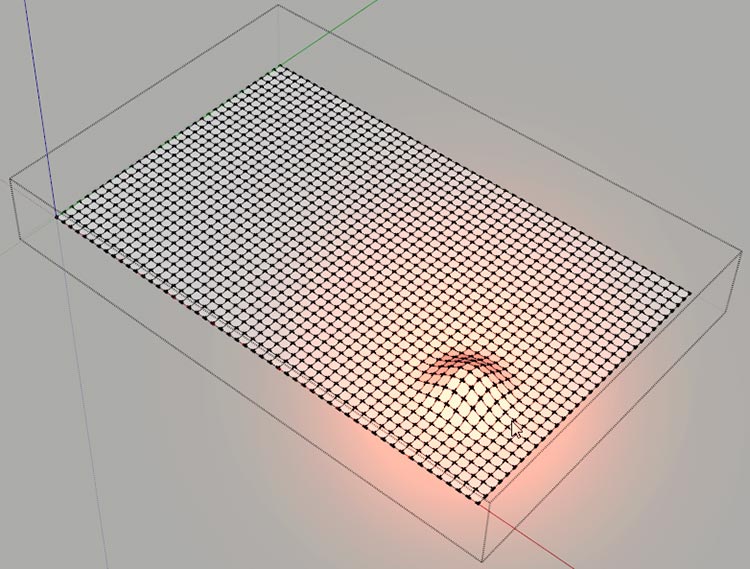

Då höjs rutnätets valda område med 500 mm från markplan.

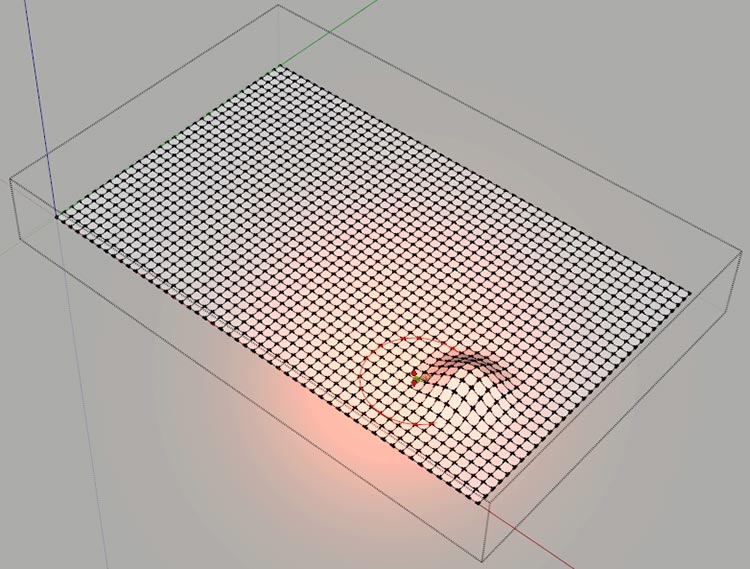

Om man vill upprepa höjningen kan man placera Smoove-cirkelns mitt på punkten man vill lyfta...

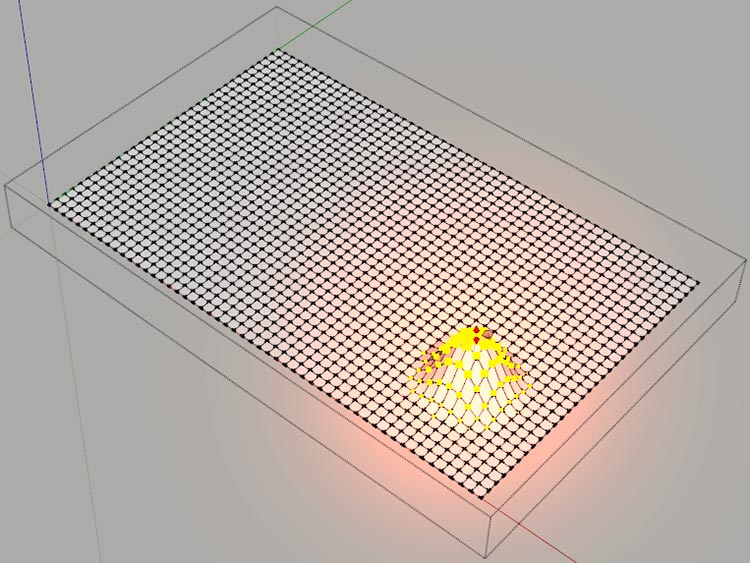

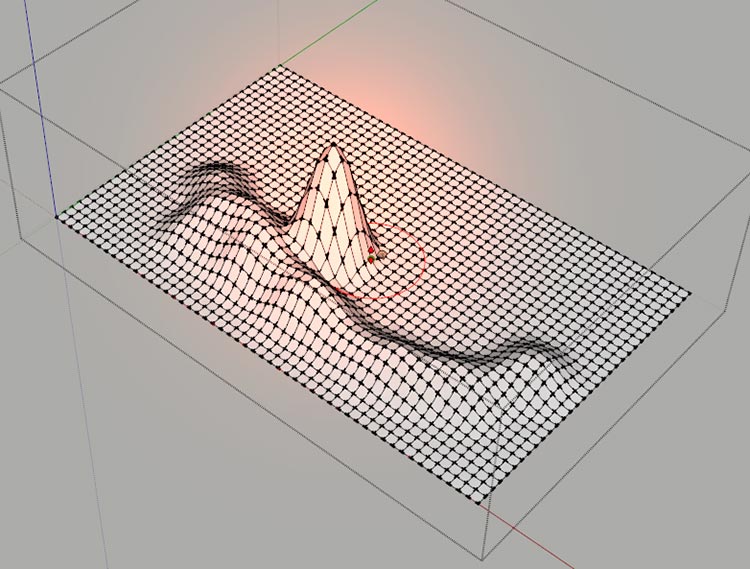

... och dubbelklicka. Då höjs den punkten med lika mycket, och de omkringliggande punterna tonar ut ändringen så den blir mjuk.



På så vis kan man lätt hålla ändringen till samma värde: Det är bara att dubbelklicka där man vill använda den. Det går bra att dubbelklicka flera gånger på ett och samma område för att höja det ännu mer.

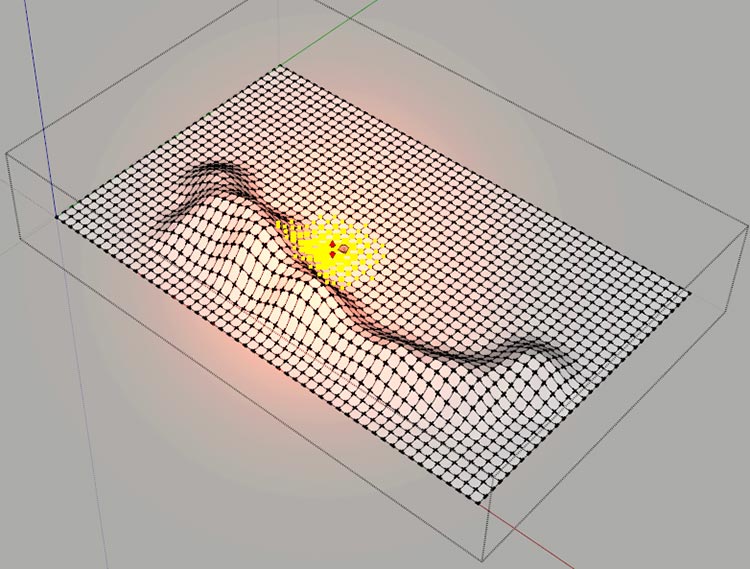

Men man kan förstås även höja eller sänka områden för hand. Det är bara att klicka på det...

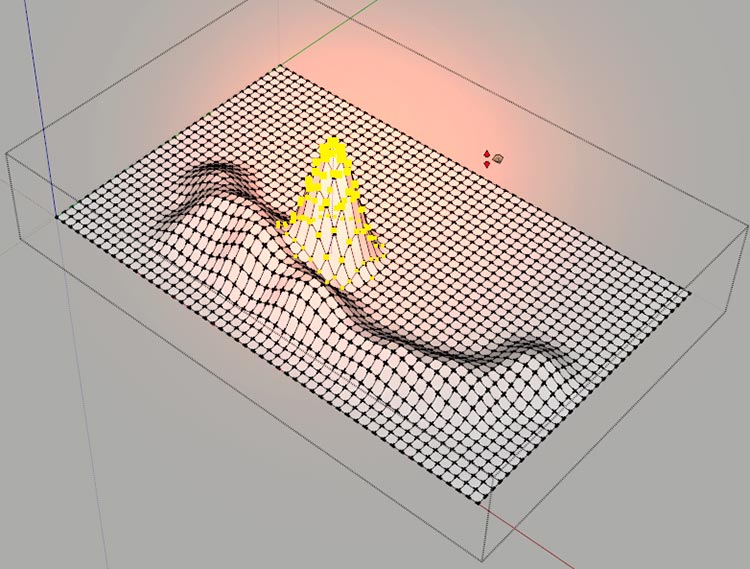

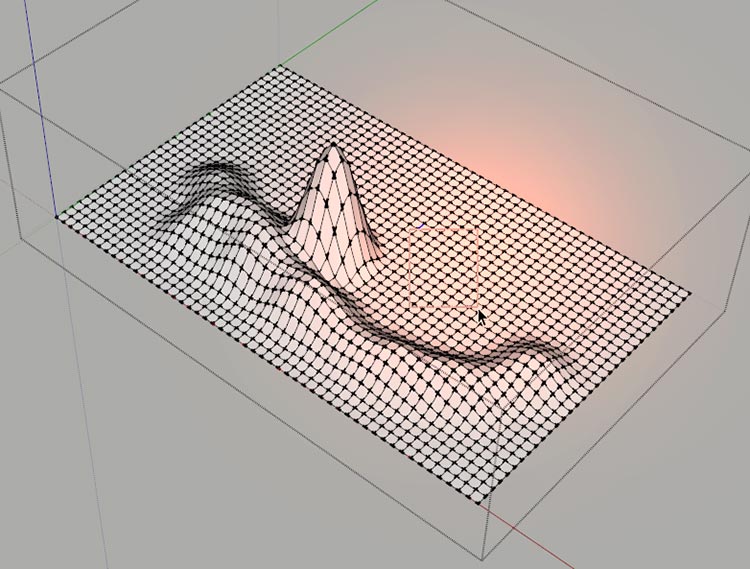

... och flytta på pekaren, och klicka när du är nöjd.

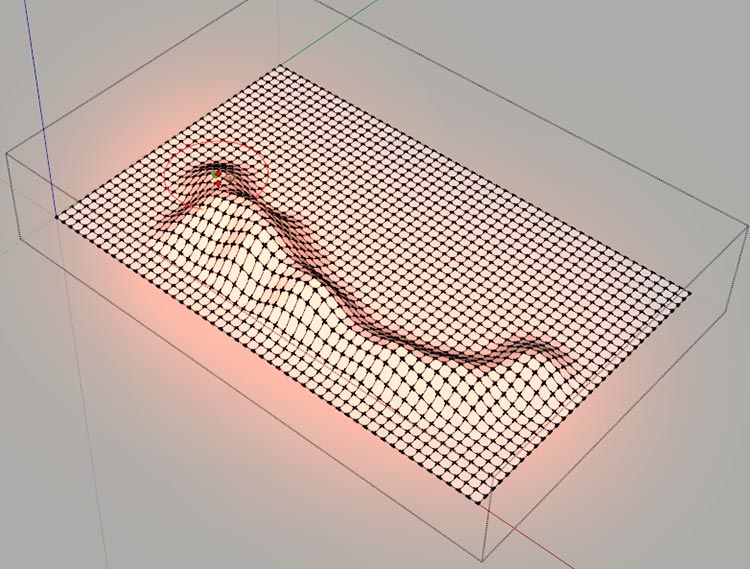

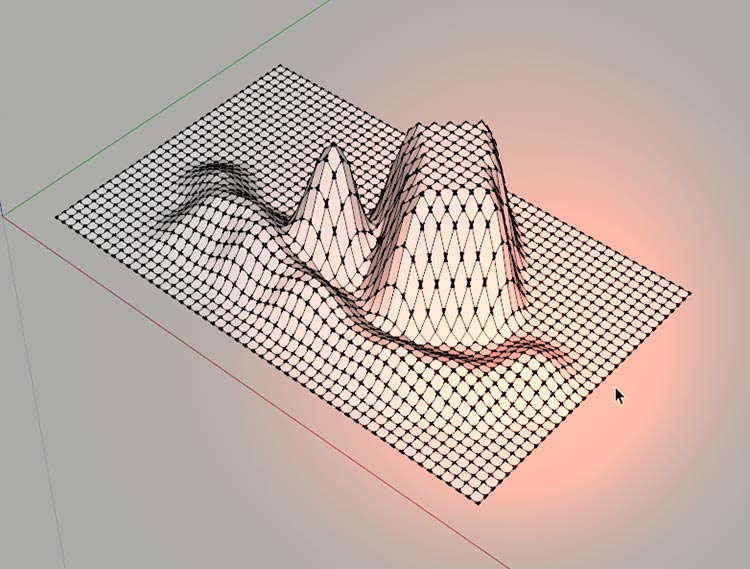

Då verkställs ändringen.

Du kan dessutom när som helst ändra radien för Smoove för att göra cirkeln större eller mindre.

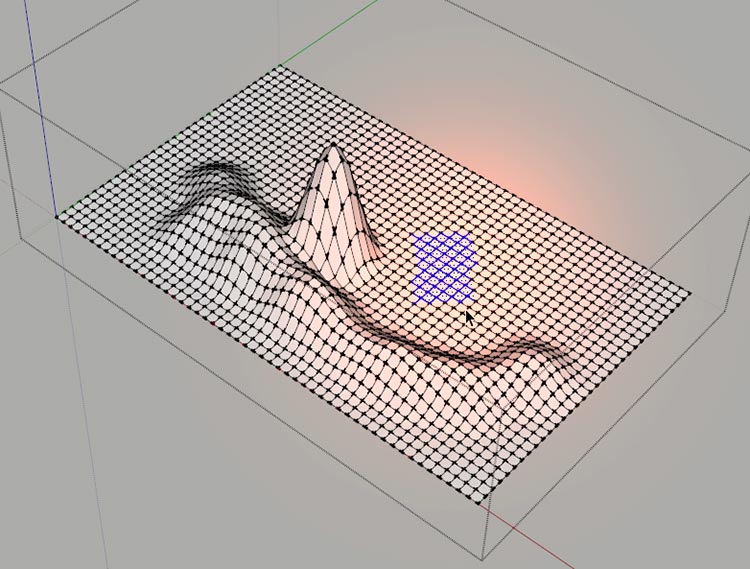

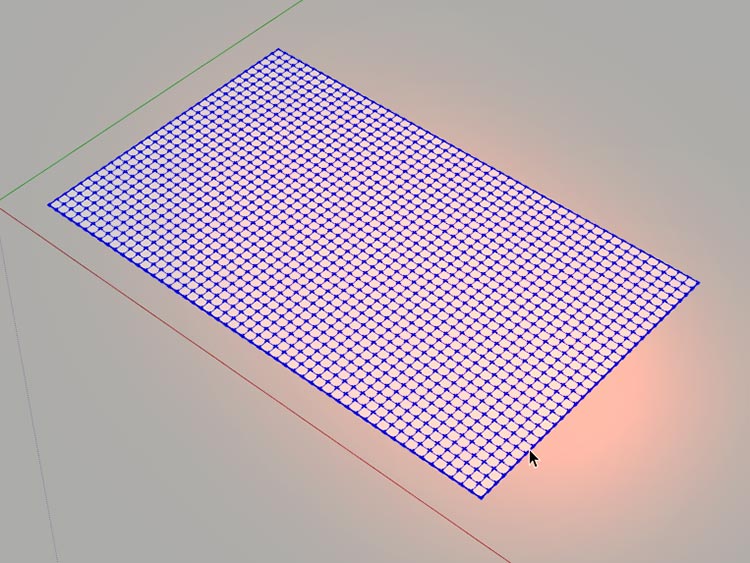

Det går även att markera delar av rutnätet genom att klicka-och-dra med Select.



När en del är markerad...

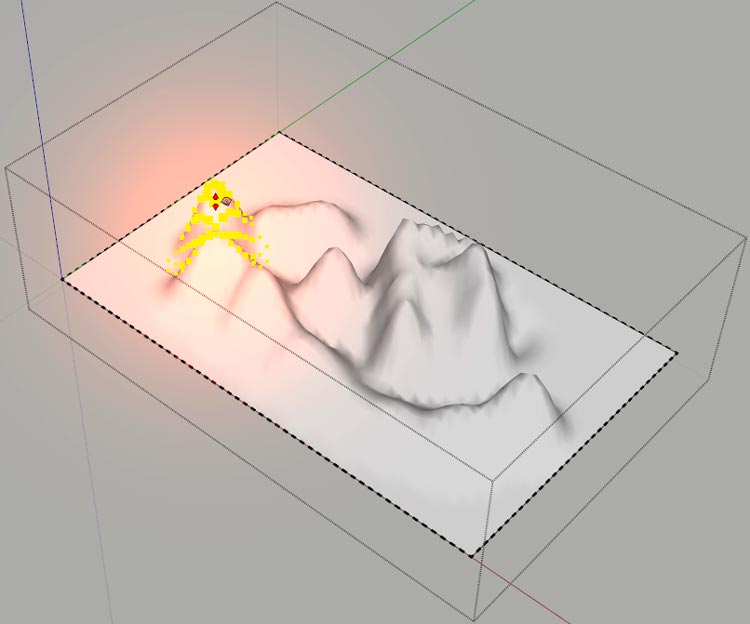

... kan man välja verktyget Smoove, så väljs den markerade delen automatiskt.



Då är det bara att höja eller sänka den markerade delen efter eget tycke och antingen ange ett mått eller klicka...

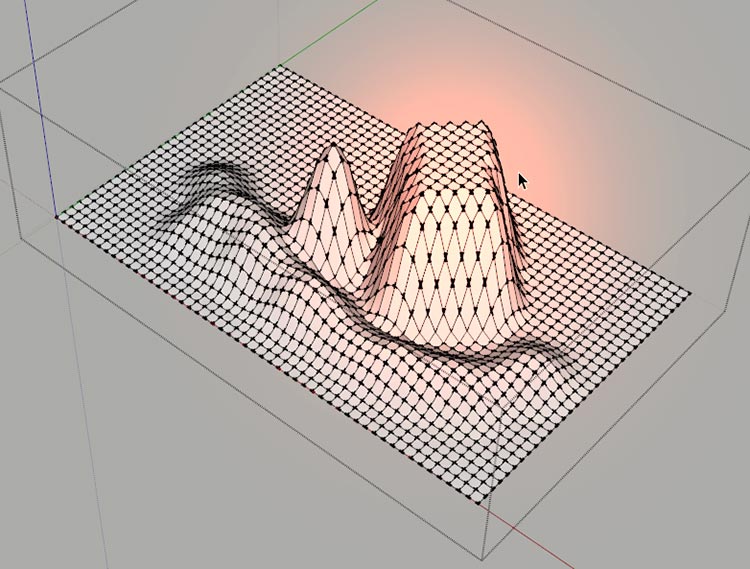

... så verkställs ändringen.







15.3. Dölj rutnätets linjer med Soften/Smooth Edges

Det är ju inte alltid man vill att rutnätets linjer ska synas. Då kan man lätt dölja dem med Soften/Smooth.

Vi kan stänga rutnätets grupp genom att exempelvis klicka utanför dess ramar med Select.

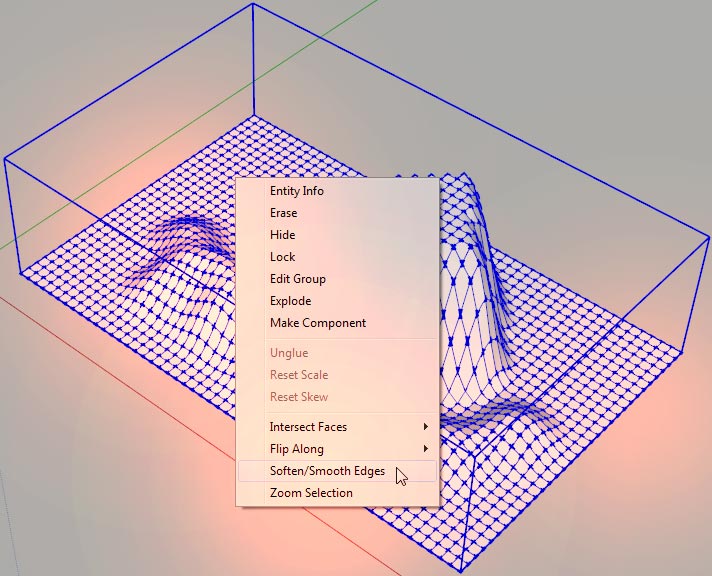

Sedan kan vi högerklicka på rutnätets grupp och välja Soften/Smooth Edges.

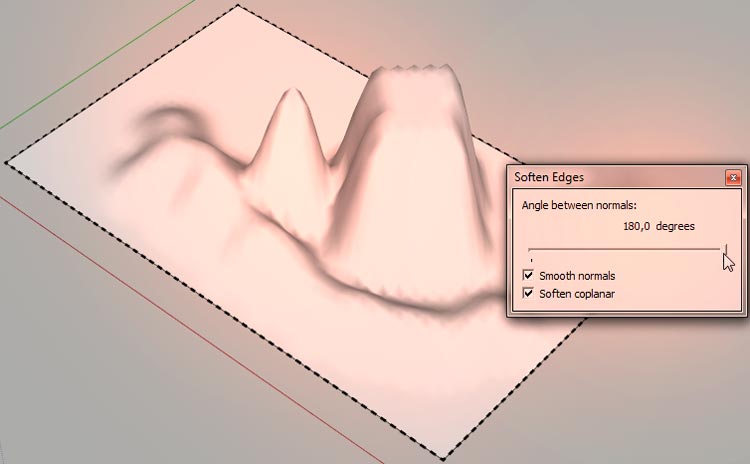

Då kan vi göra rutnätets linjer mjukare. Det är bara att dra knappen hela vägen till höger.



Det går fortfarande att använda Smoove på rutnätet även efter linjerna dolts (men du måste öppna gruppen först).

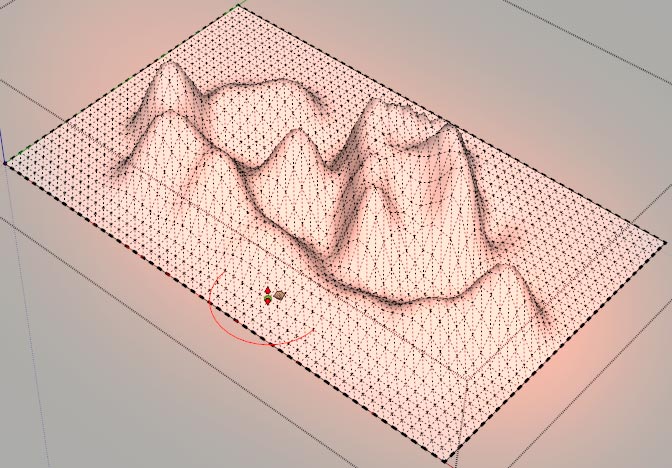

Du kan dessutom tillfälligt ta fram linjerna igen genom att gå in på View > Hidden Geometry.



Då visas de. Det går även att ta fram linjerna genom att sänka Soften/Smooth Edges tills de dyker upp igen, men det är enklare att använda Hidden Geometry.
