10. Gör hål i böjda ytor med IntersectVi ska titta närmare på hur vi kan använda Intersect Faces > With Selection för att göra hål i böjda ytor. Jag vill göra en sockerströare, så jag ska göra en kupol med hål i. Det ska vara toppen på ströaren.
10.1. Skapa kupolenJag gör en cirkel och använder Line för att rita en axelrät vinkel vars hörn ligger i cirkelns mitt. Den uppåtpekande linjens övre ändpunkt anger kupolens högsta punkt.
Sedan väljer jag 2 Point Arc och skapar en båge mellan vinkelns yttre ändpunkter.

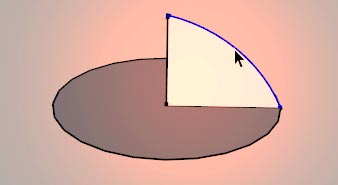

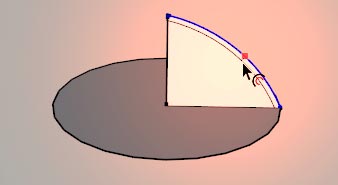

Då bildas en yta mellan vinkeln och bågen. Jag markerar bågens linje...

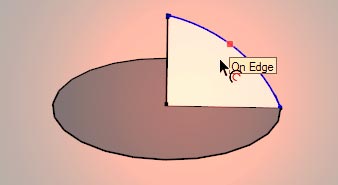

... och klickar på den med Offset.
Då kan jag dra ut en kopia på bågen vars storlek automatiskt anpassas efter avståndet till originalet. Jag klickar fast kopian någon millimeter nedanför originalet...

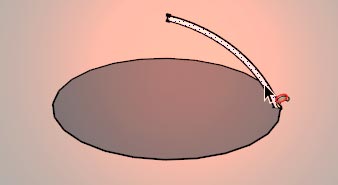

... och raderar sedan vinkeln så bara den böjda formen är kvar.
Nu markerar jag cirkeln med Select...
... och klickar på den böjda formen med Follow Me.

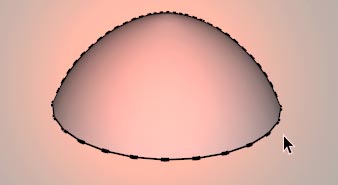

Det får formen att dras runt cirkeln, vilket skapar en kupol. (Om du väljer att skapa din kupol med hjälp av verktyget Dome i undermenyn Draw > Shapes som vi installerade tidigare så måste du komma ihåg att kupolen automatiskt placeras i en grupp, så du måste explodera den.)
Jag vinklar kameran för att se om kupolens undersida är öppen. Det är den. (Annars hade jag markerat den blockerande ytan med Select och bara raderat den.)
10.2. Skapa formerna för hålenDå är själva kupolen klar. Nu ska jag göra formerna som ska bilda hålen. Jag vill ha åtta hål i kupolen. Då väljer jag väljer verktyget Circle...
... och anger att cirkeln jag är på väg att skapa ska bestå av 8 sidor.

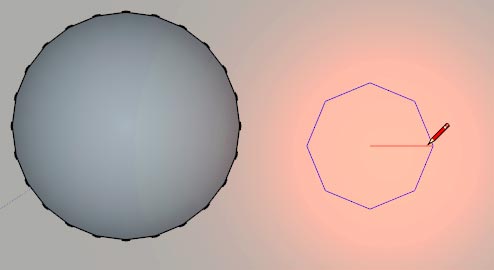

Sedan klickar jag fast cirkeln någonstans där det är tomt och drar ut den längs en axel. Varje hörn i cirkelns form ska vara basen för ett hål, så gör cirkeln så stor som du vill att cirkeln med hål ska vara i ströaren.
När cirkeln är klar klickar jag med Circle på ett av formens hörnpunkter...
... och drar fram en liten cirkel. (Jag låter även den här cirkeln bestå av åtta sidor -- det är ingen idé att låta små hål bestå av 24 sidor.)

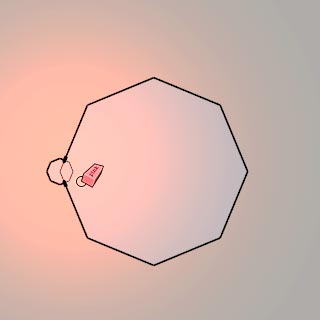

Då är formen för det första hålet klar. Jag väljer Eraser...
... och suddar bort linjerna som korsar hålformen.

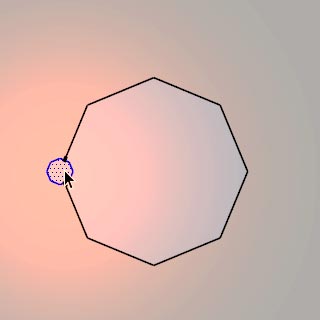

Sedan dubbelklickar jag på hålformen med Select så den och dess omgärdande linjer markeras...

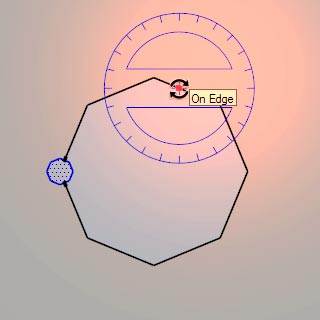

... och ska nu kopiera den i en cirkel så varje hörn får en egen hålform. Då kan jag enklast använda verktyget Rotate. Jag pekar med Rotate på någon av den stora cirkelns linjer...

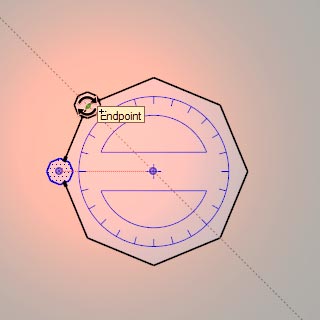

... så det blir lättare att hitta dess mittpunkt. Jag klickar fast gradskivan på mittpunkten.
Sedan aktiverar jag kopieringsfunktionen genom att trycka på Ctrl (Windows) eller Alt (Mac), och klickar på mittpunkten i den markerade hålformen.
Sedan är det bara att peka och klicka på den intilliggande hörnpunkten...
... så fastnar en kopia där.
Sedan skriver jag *7 och trycker på Enter...

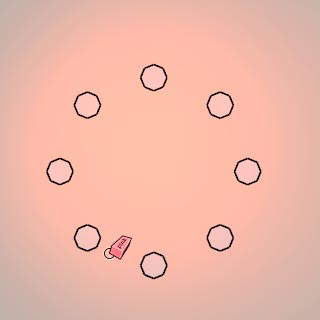

... så upprepas den senaste kopieringen sju gånger (inklusive den första kopian), vilket ju ger totalt åtta hålformer, en i varje hörn.
Den stora cirkeln behövs inte längre, så jag raderar den. Jag raderar även linjerna som korsar de åtta hålformerna.

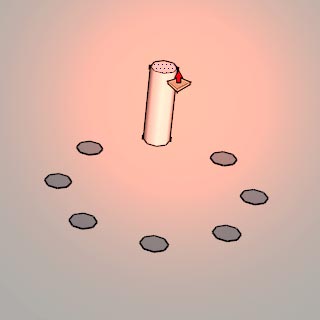

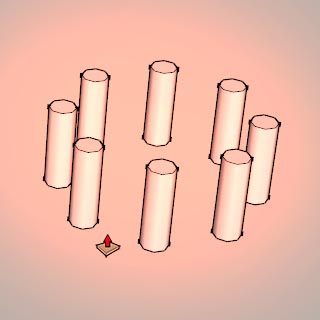

Sedan drar jag upp en av hålformerna med Push/Pull...
... och kan då dubbelklicka på de övriga formerna för att lyfta dem lika högt.
10.3. Placera hålformerna runt kupolens toppHålcirkeln ska centreras på kupolens topp. Den är svår att hitta som det är nu, men om jag går in på View > Hidden Geometry...
... så syns den tydligt.
Det finns flera olika sätt att placera hålformerna så de centreras på kupolens topp. Jag föredrar att använda en enkel linje: Jag klickar med Line på en av hålformernas övre hörnpunkter som är riktad mot cirkelns insida...
... och drar en linje tvärs över till den rakt motsatta hålformens motsvarande hörnpunkt.
Sedan markerar jag alla hålformer samt linjen med Select...
... och klickar med Move på den nya linjens mittpunkt. (Man kan även göra allt som är markerat till en grupp så det blir lättare att positionera den utan att den växer fast i något.)

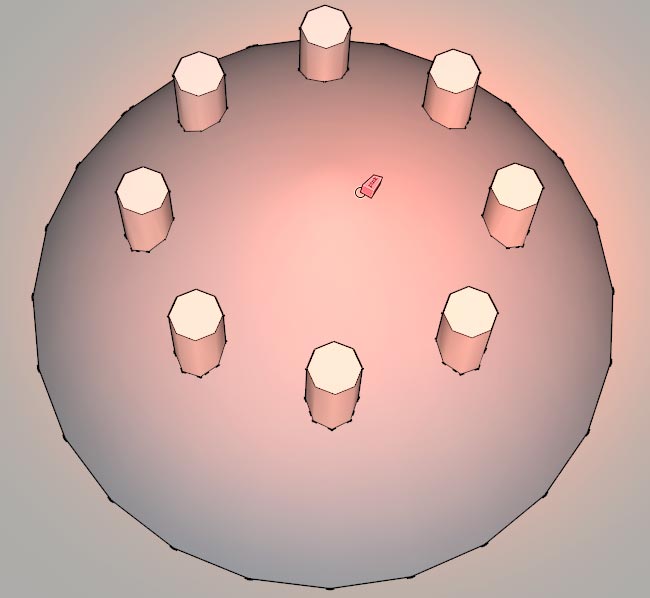

Nu kan jag placera linjens mittpunkt på kupolens centerpunkt högst upp. (Om du samlat de markerade objekten i en grupp behöver du explodera gruppen när du är nöjd med placeringen.)
10.4. Få hålformerna att skapa hål i kupolenDå ska jag få hålformerna att faktiskt skapa hål i kupolen. Jag markerar kupolen och hålformerna...

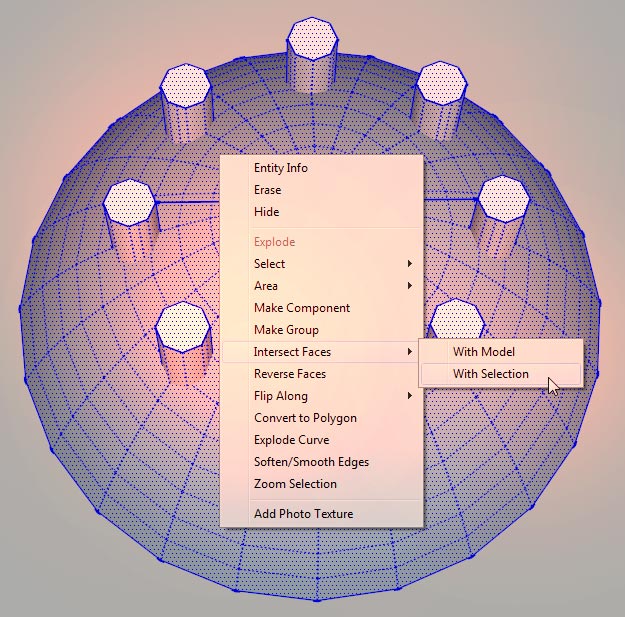

... och högerklickar på någon av de markerade ytorna. Där väljer jag Intersect Faces > With Selection...
... så ser vi på skarvarna där hålformera går igenom kupolen att de nu beskurit den.
Jag stänger av Hidden Geometry så jag inte råkar radera någon linje av misstag.
Sedan raderar jag linjen jag använde för att flytta hålformerna...
... och raderar sedan någon av hålformernas yttre linjer...

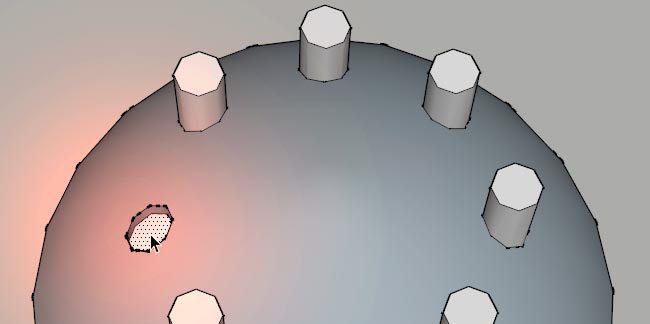

... så bara avtrycket är kvar. Jag markerar ytan innanför dess linjer...
... och raderar den. Här syns kupolens insida. Jag markerar den med...
... och raderar den.
Sedan vänder jag kameran så jag ser kupolen underifrån. Till vänster har vi hålformen jag just suddat bort överdelen på.
Då kan jag sudda bort dess nederdel med. Kvar är nu ett hål som går rakt igenom kupolen, något som ju inte hade gått att göra med Push/Pull.
Jag gör likadant med de övriga sju hålformerna.

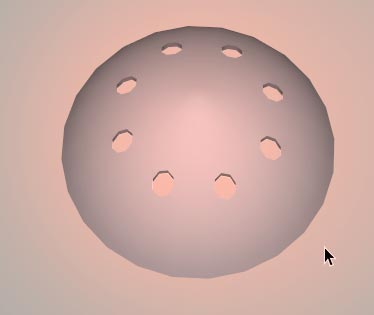

Och då är sockerströarens topp klar.
Nu har du förhoppningsvis fått bra med inblick i hur Intersect Faces > With Selection kan användas.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||
