8. Extensions: Shapes - En meny med vanliga formerDet sista tillägget vi tittar på i den här lektionen heter Shapes och är också skapad av SketchUp Team. Det lägger till enkla former man ofta vill skapa men som det inte finns någon färdig verktygsknapp för.
8.1. Installera tilläggetGå in på Window > Extension Warehouse.

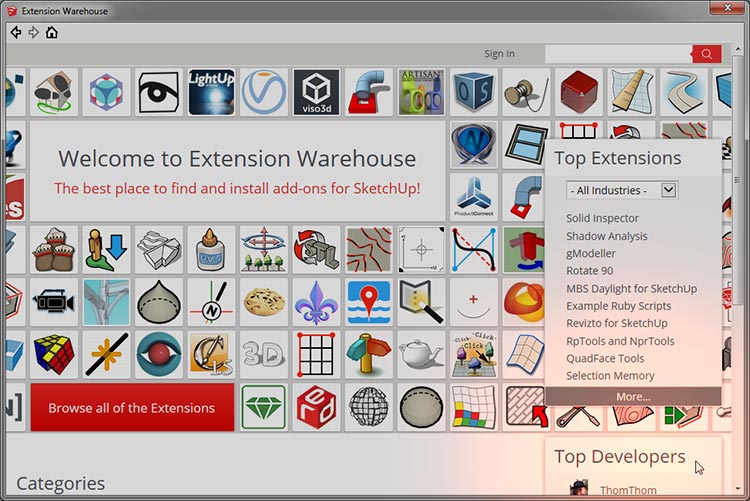

Vi vet att tillägget skapades av SketchUp Team. Då är ett annat snabbt sätt att hitta tillägget att titta i tilläggsfönstrets nedre högra hörn. Där står det Top Developers, alltså "Mest populära utvecklare".

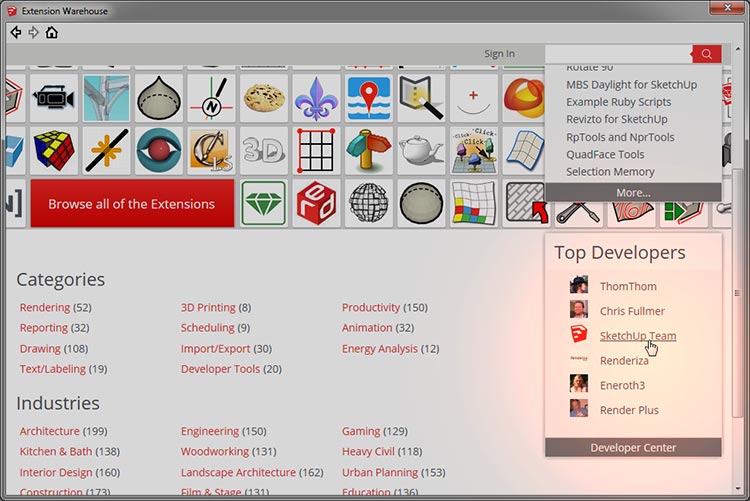

Tilläggsfönstret är egentligen en helt vanlig sida, så vi kan rulla nedåt i den. Då ser vi alla kategorier och övriga filterval vi kan göra redan här. I listan över populära utvecklare ser vi bland annat SketchUp Team. Vi kan klicka på det valet...

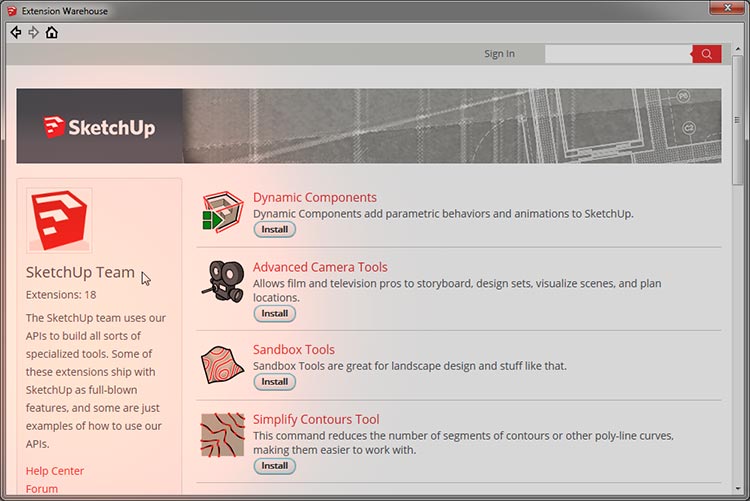

... så visas alla tillägg den utvecklaren skapat.

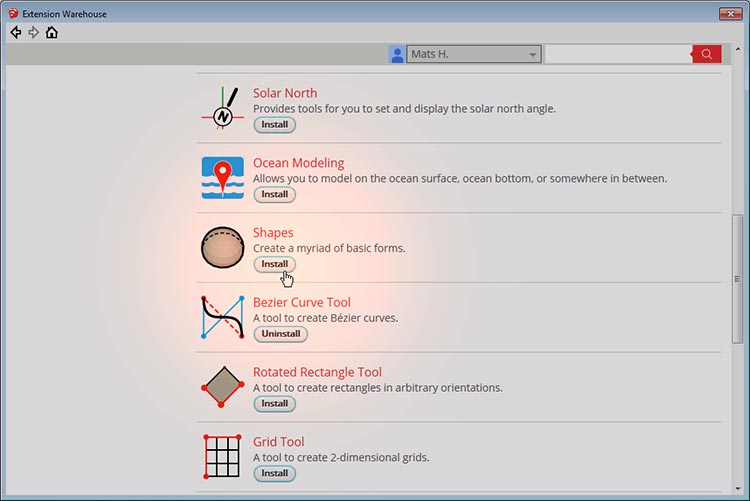

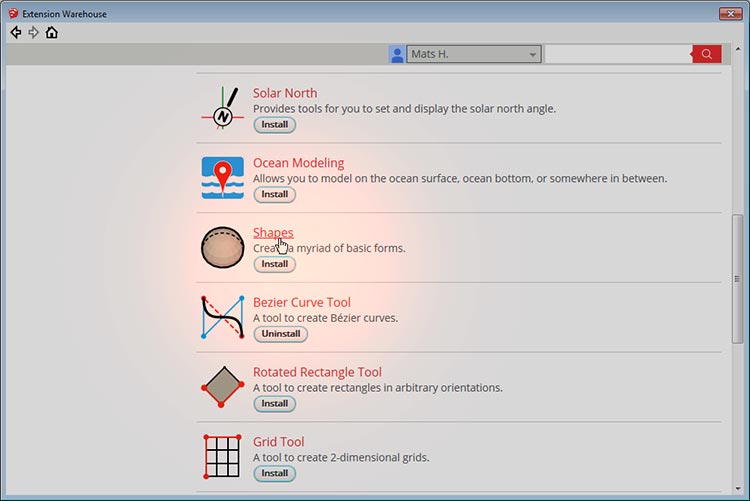

Om vi rullar nedåt i listan hittar vi tillägget Shapes. Det finns redan en Install-knapp här, men det är många som haft problem med den: Tilläggen installeras inte när man klickar på den.
Därmed rekommenderar jag att du klickar på tilläggets titel ändå...

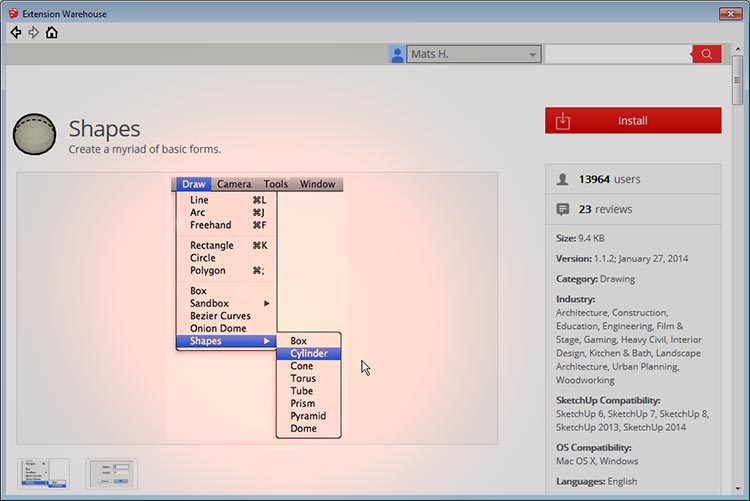

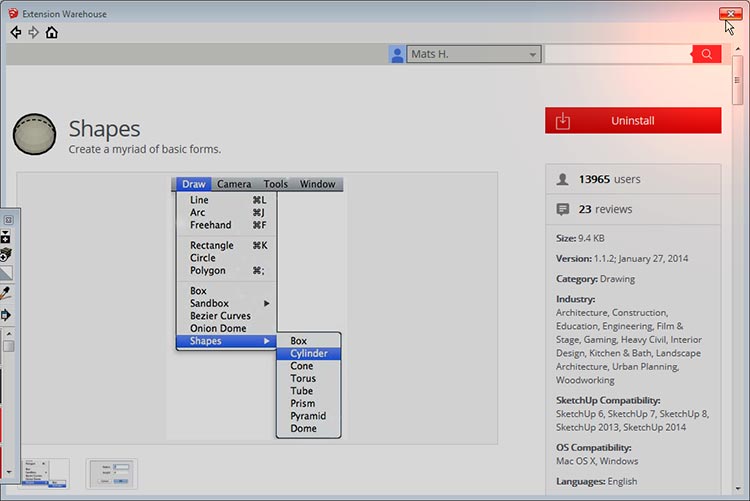

... så får du ju dessutom se dess sida. Precis som med SketchUp Teams övriga tillägg finns det en utförlig beskrivning på vad Shapes gör: Det lägger till menyvalet Shapes i menyn i Draw. I den undermenyn finns det olika former att välja bland: Box (låda), Cylinder, Cone (kon), Turos ("munkform"), Tube (tub), Prism (prisma, egentligen en vanlig polygon), Pyramid, samt Dome (kupol).

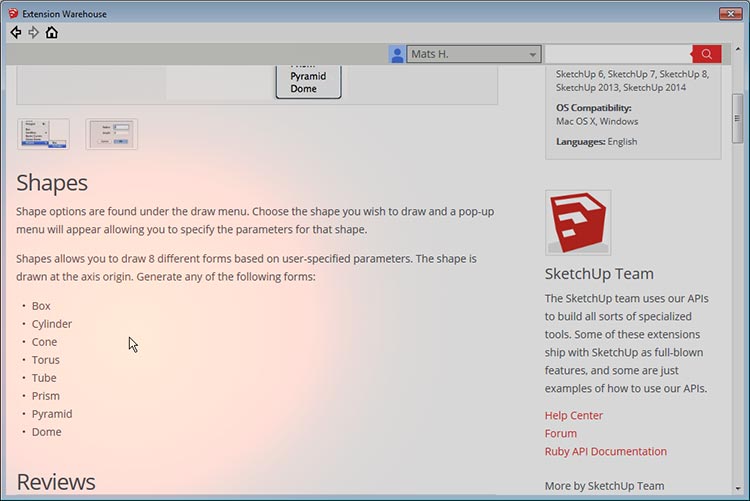

I beskrivningen nämns även att formerna man skapar via menyn Shapes automatiskt placeras i ritningens origo, alltså där de tre axlarna möts. Det är något att ha i åtanke, så man inte råkar täcka över den med andra saker så de nya formerna inte syns. (Varje ny form skapas automatiskt i en egen grupp, så den kan inte växa fast i något annat av misstag.)

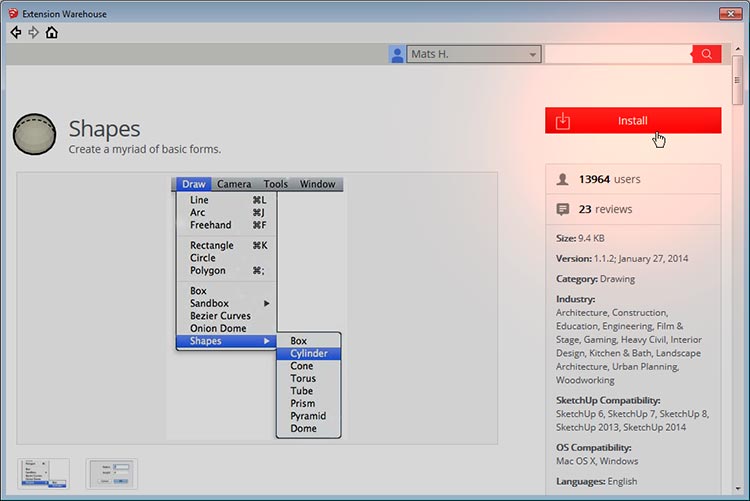

Vi kan klicka på knappen Install...

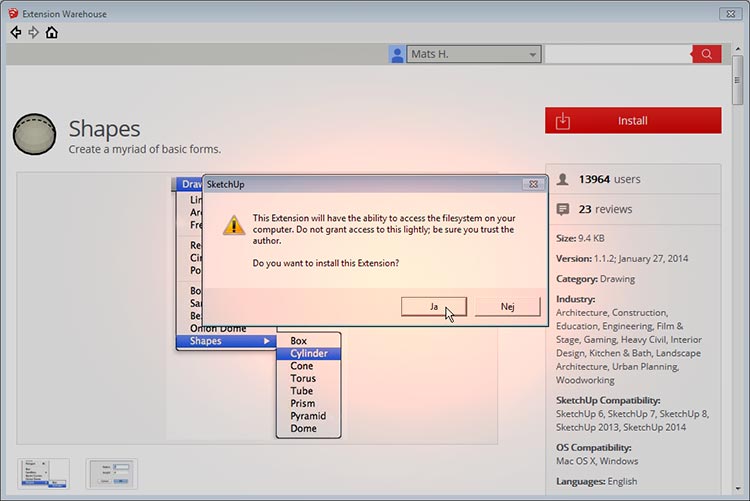

... och svara "Ja" och "OK" i fönstren som (kanske) visas.
Sedan kan vi stänga tilläggsfönstret.

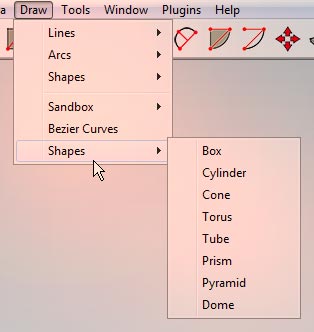

8.2. Använd tilläggetOm vi nu går in i menyn Draw hittar vi undermenyn Shapes längst ned. Formerna vi kan skapa via den här undermenyn kan lika gärna skapas för hand, men de här valen gör ju arbetet åt oss. (Om undermenyn Shapes den saknas hos dig även efter du installerat tillägget, prova att starta om SketchUp. Om undermenyn ändå saknas, se om tillägget faktiskt installerats. Om det har det, testa att avinstallera det och installera det igen.)

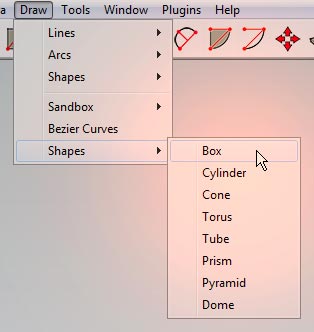

8.2.1. Draw > Shapes > BoxBox betyder ju "låda". Om vi klickar på Valet Draw > Shapes > Box...
... så visas ett fönster. Här får vi ange Width ("bredd"), Depth ("djup") och Height ("höjd").
Jag ger lådan en bredd på 1000mm, ett djup på 500mm samt en höjd på 2000mm. Sedan klickar jag på OK.

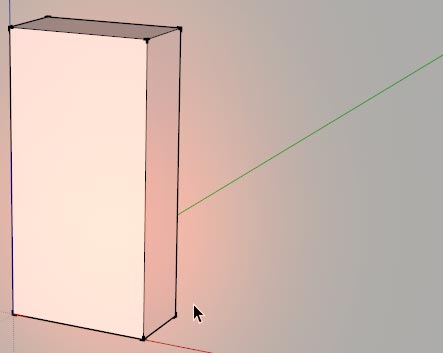

Då skapas en låda med de måtten, och den placeras i ritningens origo, alltså på punkten där de tre axlarna möts.

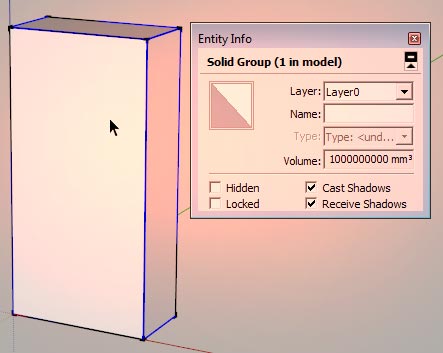

Och om vi klickar på lådan med Select och har Entity Info framme så ser vi att den automatiskt blivit till en grupp. Dessa två detaljer -- att formen placeras vid origo och att den blir till en grupp -- gäller för samtliga former vi skapar via undermenyn Shapes.

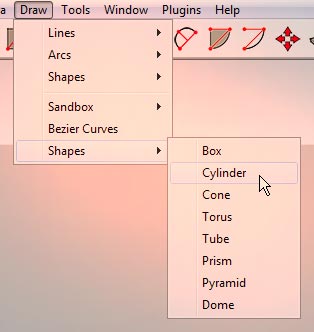

8.2.2. Draw > Shapes > CylinderDet här valet skapar förstås en cylinder.
Vi får ange dess Radius ("radien", alltså avståndet mellan mittpunkten och kanten) samt dess Height ("höjd"). Klicka på OK när du anget måtten...
... så placeras formen i en grupp vid origo.
8.2.3. Draw > Shapes > ConeDet här valet skapar en kon.
Radius ("radie") anger avståndet mellan basens mittpunkt och kantlinjen. Height ("höjd") anger konens höjd.
Formen placeras i en grupp vid origo.

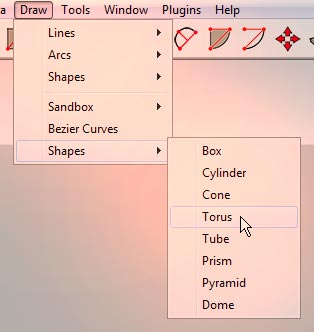

8.2.4. Draw > Shapes > TorusDet här valet skapar en "munkform", eller "badring".
Inner Radius ("Inre radie") anger avståndet mellan mittpunkten och ringens inre kant. Outer Radius ("Yttre radie") anger avståndet mellan mittpunkten och ringens yttre kant.
Formen placeras i en grupp vid origo.

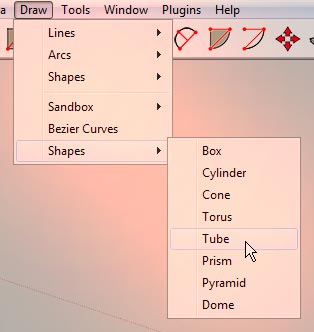

8.2.5. Draw > Shapes > TubeDet här valet skapar en tubform, alltså en ihålig cylinder.
Radius ("Radie") anger avståndet mellan mittpunkten och tubens yttre kant. Wall Thickness ("Väggens tjocklek") anger hur tjock tuben ska vara. Height ("Höjd") anger hur hög tuben ska vara.
Formen placeras i en grupp vid origo.

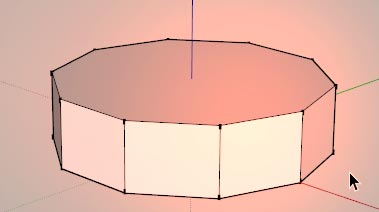

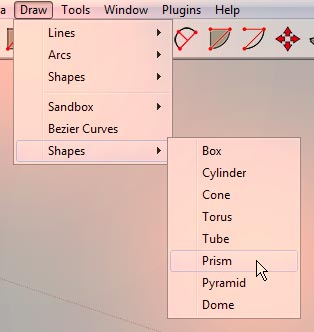

8.2.5. Draw > Shapes > PrismPrism betyder "prisma", men det här valet skapar egentligen en polygon, alltså månghörning, som dragits ut på höjden.
Radius ("Radie") anger avståndet mellan mittpunkten och hörnen. Height ("Höjd") anger formens höjd. Number of Sides ("Antal sidor") anger hur många sidor månghörningen ska bestå av.
Formen placeras i en grupp vid origo.

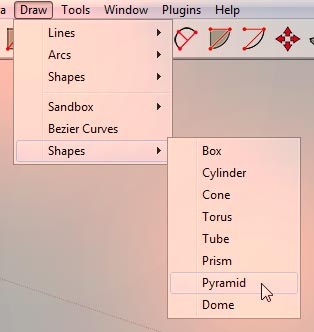

8.2.6. Draw > Shapes > PyramidDet här valet skapar en pyramid.
Base ("Bas") Anger bredden för pyramidens bas. Height ("Höjd") anger pyramidens höjd.
Formen placeras i en grupp vid origo.

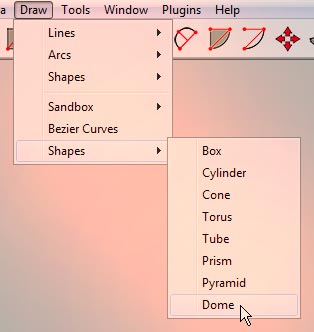

8.2.6. Draw > Shapes > DomeDet här valet skapar en kupol.
Radius ("Radie") anger avståndet mellan mittpunkten och kupolens kant. Observera att kupolen inte har någon tjocklek. Kupolen går utmärkt att använda när man ska skapa en Skydome. Segments(90) ("Segment") anger hur många segment kupolen ska bestå av på höjden -- ju färre segment desto grövre blir kupolen på höjden. Standardvärdet är 5, vilket duger gott i de allra flesta sammanhangen. Var försiktig med att ange fler segment än 10, annars kan SketchUp saktas ned rejält.

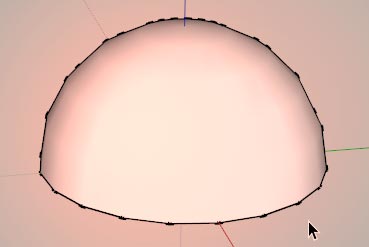

Formen placeras i en grupp vid origo.

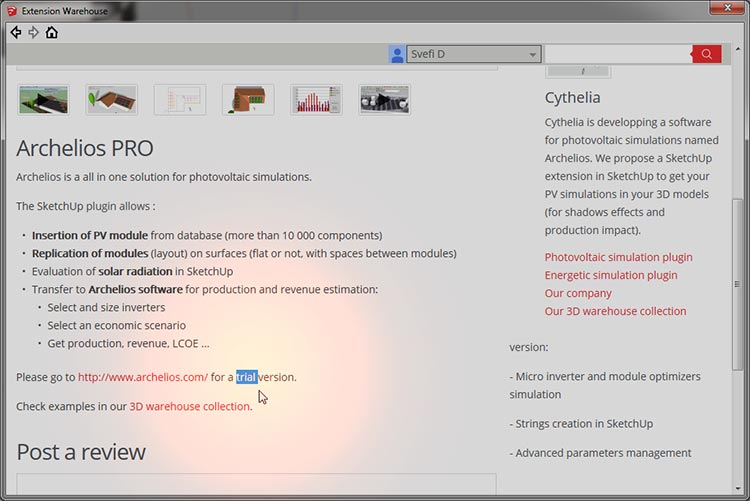

8.3. Klart med tilläggenDå har vi gått igenom några bra och vanliga tillägg. Som sagt så behövs de knappast varje dag, men när de väl kommer till användning så besparar de dig ofta många timmar med arbete. Det är förstås fritt fram för dig att ladda ned alla tillägg du vill prova på, men det kan som sagt vara knapphändigt med information om dem ibland, så läs igenom all text och alla kommentarer på tilläggssidan, och leta gärna på Google eller YouTube efter mer info. Och vissa tillägg är inte gratis! Om du hittar ett tillägg som verkar särskilt avancerat, exempelvis renderingstillägg (alltså program som låter dig skapa ljus och skugga för att göra dina ritningar fotorealistiska), håll utkik efter ordet "trial", "provversion".
Det betyder att tillägget bara håller i ett visst antal dagar, eller en viss tids användning, innan det stängs av. Det kan även ha andra begränsningar. Sedan måste du köpa tillägget för att kunna fortsätta använda det. Det är bra att känna till ifall något tillägg du skaffat plötsligt slutar fungera, men då får du ofta upp en varning om varför det hänt. Och om du är missnöjd med något tillägg så går det alltid att avinstallera det -- men avinstallationen får i regel inte effekt förrän du startar om SketchUp. Och slutligen: Om du råkar avinstallera något av de tillägg som följde med i SketchUp så går de att ladda ned från Extension Warehouse. De är:
Samtliga är skapade av SketchUp Team, så de är lätta att hitta.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||
