7. Extensions: CLF Simple Loft (skapa veckade ytor)Det finns en funktion i mer avancerade 3D-program som heter loft. Den låter en markera två linjer, så skapar programmet en yta mellan dem. Om man då markerat en böjd linje och en rak linje så skapar programmet en yta som börjar böjd vid den böjda linjen men som övergår till att bli rak vid den raka linjen. Loft är en funktion som saknas i SketchUp, men som nu finns att installera som ett tillägg. Loft-funktionen används oftast för att skapa exempelvis veckade textiler såsom hängande bordsdukar eller gardiner, vilket förstås har sina användningsområden. Men man kan skapa i stort sett hurdana övergångsytor man vill. Det enda man måste tänka på är att båda linjerna måste bestå av exakt lika många segment, annars fungerar inte tillägget. Så om jag markerar en båge som består av 20 segment och sedan markerar en rak linje så måste den raka linjen också bestå av 20 segment, annars blir det ingen yta mellan dem. Det här är förstås något vi tittar närmare på när vi väl ska använda tillägget.
7.1. Installera tilläggetVi ska installera tillägget CLF Simple Loft. Gå in på Window > Extension Warehouse.

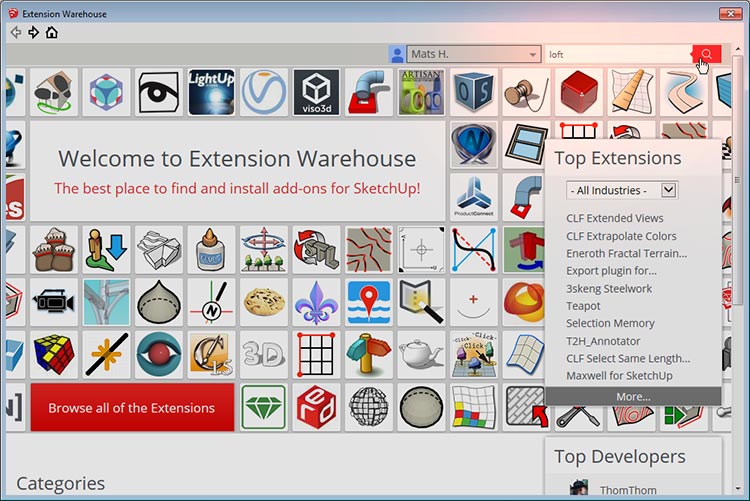

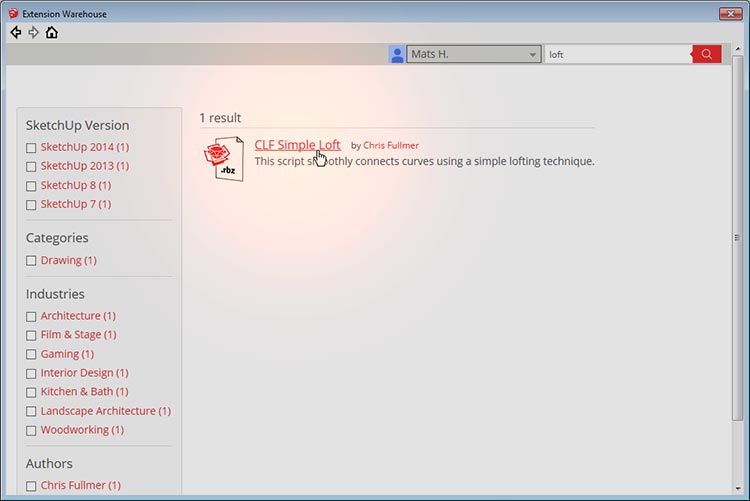

Vi hittar tillägget snabbt genom att skriva loft i sökrutan och klicka på förstoringsglaset.
Då visas en kort lista med de resultat som stämmer överens med sökordet -- i skrivande stund visas bara ett enda resultat. Klicka på CLS Simple Loft.

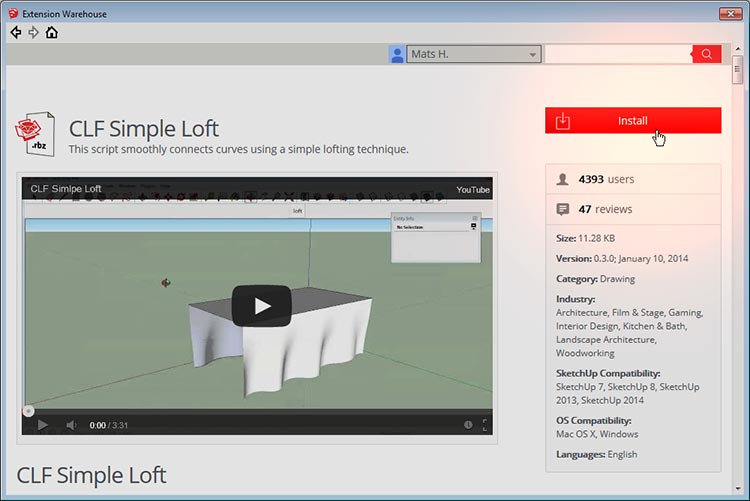

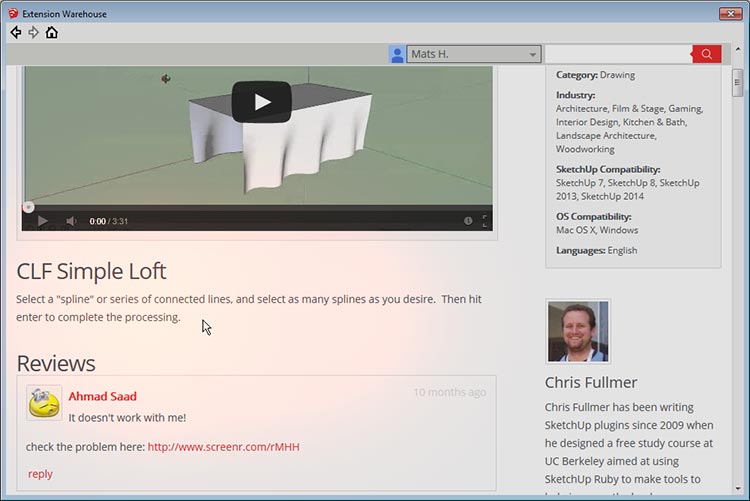

Tilläggets sida visas. Här finns en YouTube-film som visar hur tillägget fungerar samt en väldigt fåordig beskrivning som bara nämner att man ska välja "splines" (alltså segmenterade linjer) och sedan trycka på Enter.
Klicka på Install uppe till höger...

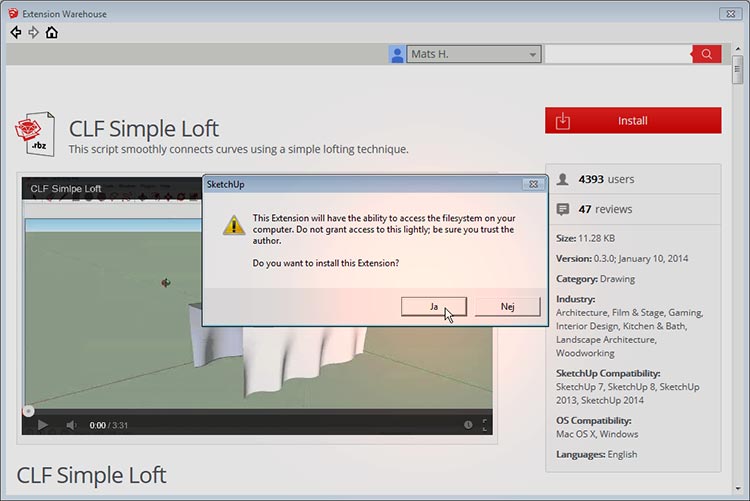

... och svara "Ja" och OK på fönstren som (kanske) visas.
Sedan kan du stänga tilläggsfönstret.
7.2. Använd tilläggetNu ska vi se hur tillägget fungerar genom att skapa en gardin som är veckig längst ned men som blir slät högst upp.

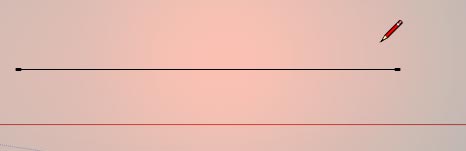

7.2.1. Skapa gardinens nedre linjeMan kan göra det här på många olika sätt, men jag tycker det blir enklast om man börjar med att rita en liggande linje med Line. Linjen anger hur bred gardinen ska vara.
Sedan ska vi rita bågar som korsar linjen. Bågarna ska utgöra gardinens veck. Om du vill göra en ekonomisk gardin kan du gärna använda 2 Point Arc och ställ in den på så få sidor du kan, exempelvis fem -- men vi har ju tillägget Bezier Curves. Det skapar visserligen bågar som består av 20 segment (alltså linjer) styck, men vi kan använda det för att skapa en litet mer lyxig gardin. Gå in på Draw > Bezier Curves.

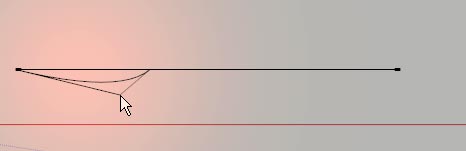

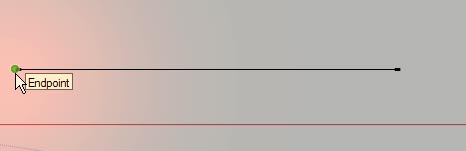

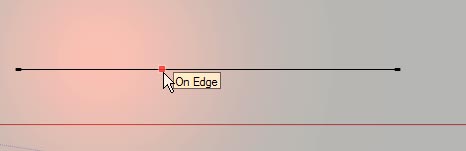

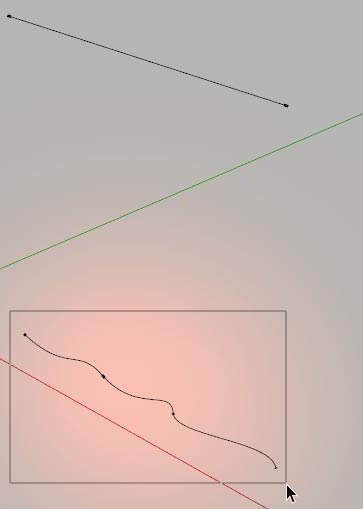

Vinkla kameran så du tittar rakt ned på den liggande linjen (gärna via vyknappen Top). Klicka med verktyget på den raka linjens ena ändpunkt.

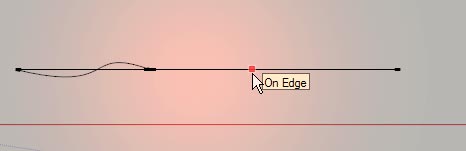

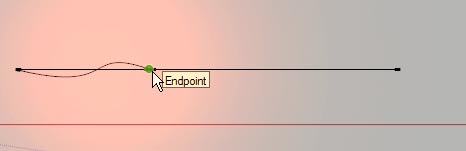

Klicka sedan en bit in längs linjen för att fästa bågens slutpunkt där...

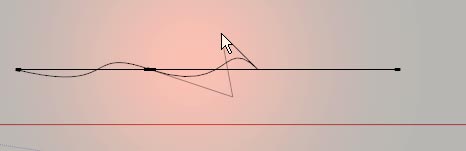

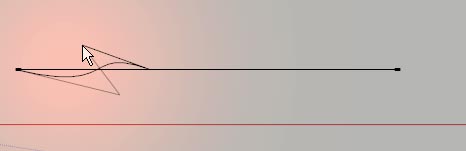

... och böj bågens ena halva. Klicka när du är nöjd.

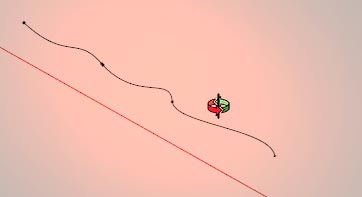

Böj sedan bågens andra halva och klicka. Då är första bågen klar.

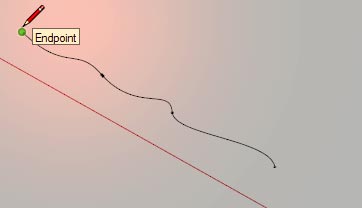

Välj nu Draw > Bezier Curves igen och klicka där den första bågen slutar. Då fästs din nya båges startpunkt där.
Klicka sedan en bit in längs linjen för att fästa slutpunkten där...
... och böj den nya bågens två halvor så som du vill ha dem.

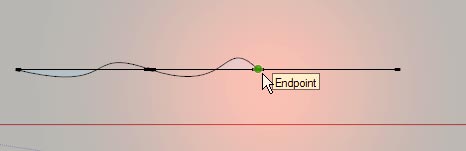

Välj Draw > Bezier Curves en gång till. Klicka på den andra bågens slutpunkt...

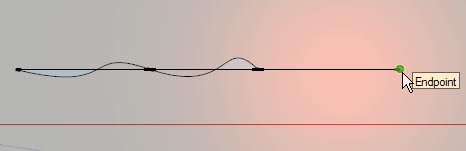

... och klicka på den raka linjens ändpunkt.

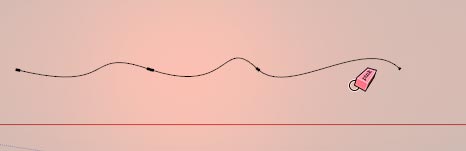

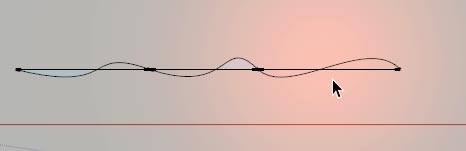

Böj bågens två halvor så som du vill ha dem.
Sudda sedan bort den raka linjen.
Nu är gardinens nedre linje klar.
7.2.2. Skapa gardinens övre linjeNu ska vi skapa gardinens övre linje. Välj Line och klicka på en av den nedre linjens yttre ändpunkter.

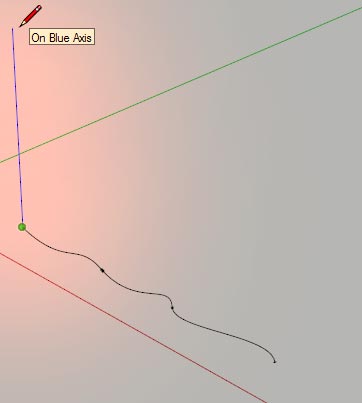

Dra en linje uppåt längs blå axel. Gör linjen så hög du vill att gardinen ska vara.

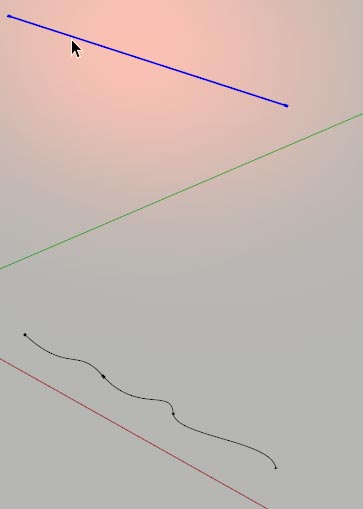

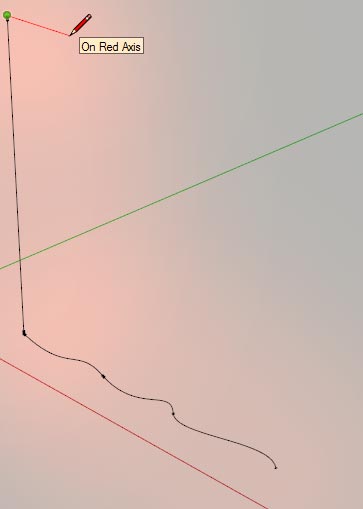

Rita sedan en rak linje som följer samma axel som den första raka linjen du gjorde.
Peka (utan att klicka) på den sista kurvans bortre ändpunkt...

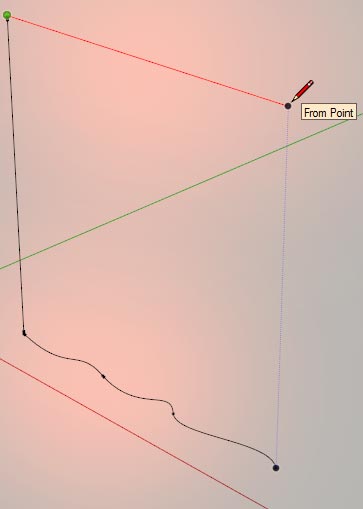

... och flytta pekaren uppåt längs blå axel tills du hittar sidlinjen igen. Då kan du klicka.

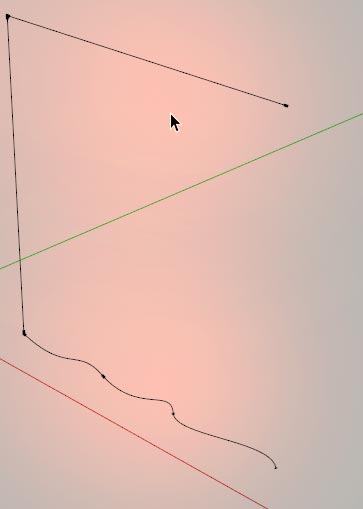

Nu är gardinens övre linje klar.

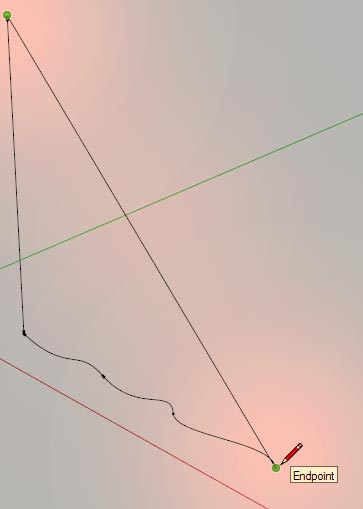

Då kan vi sudda bort sidlinjen som kopplar samman den övre och nedre linjen.

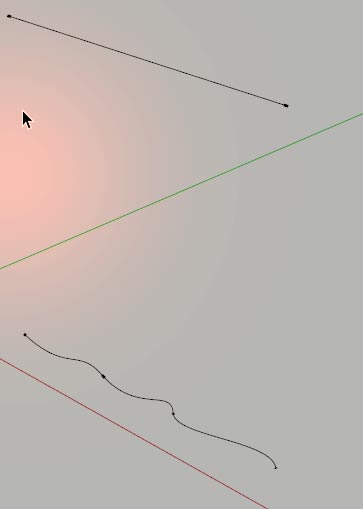

7.2.3. Se till att båda linjerna består av lika många segmentEn detalj många missar är att båda linjerna måste bestå av exakt lika många segment, annars kommer inte tillägget CLF Simple Loft att kunna skapa en yta mellan dem. Eftersom de tre bågarna förstås består av fler segment än den raka linjen ovanför dem så kan vi börja med att markera bågarna...

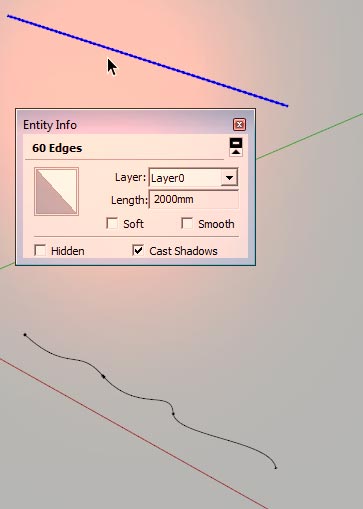

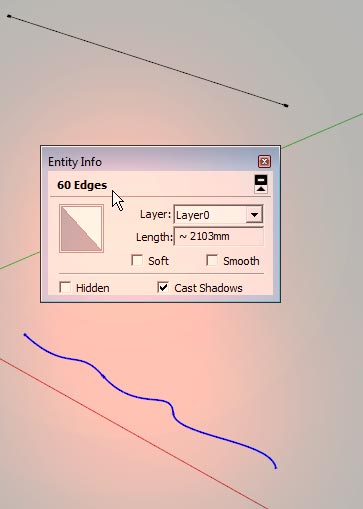

... och ta fram Entity Info. Där ser vi att de tre bågarna består av totalt 60 segment.
Det innebär att den övre linjen också måste bestå av 60 segment, så vi kan högerklicka på den med Select...

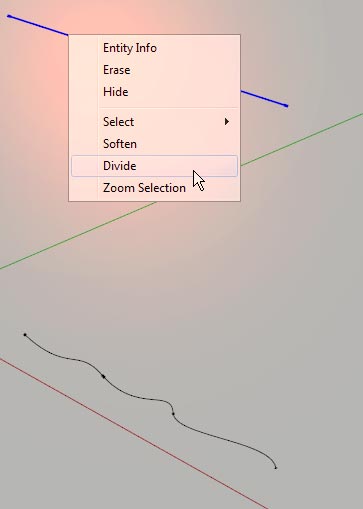

... och välja Divide.
Då får vi ange hur många segment den ska delas upp i.
Vi kan skriva 60 och trycka på Enter.

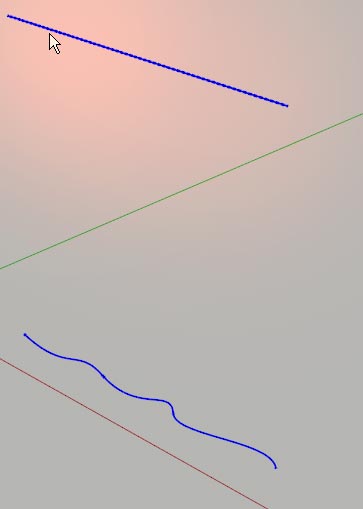

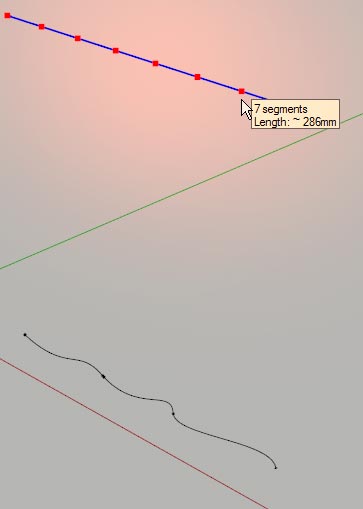

Då delas den raka linjen upp i 60 lika långa små linjer. Nu består alltså kurvorna och den raka linjen av exakt lika många segment.

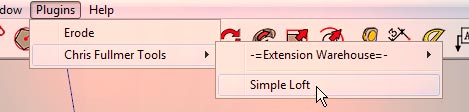

7.2.4. Använd tillägget Simple LoftNu ska vi skapa en yta mellan gardinens nedre kurvor och övre raka linje. Gå in på Plugins > Chris Fullmer Tools > Simple Loft.

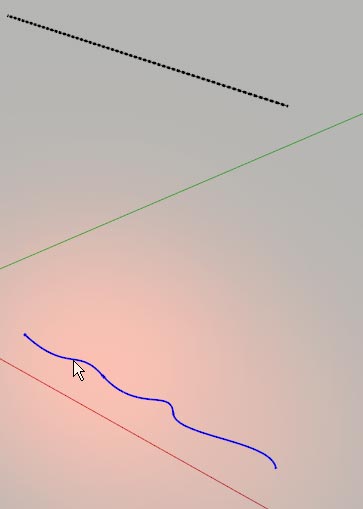

Då blir pekaren till en vit pil. Klicka på någon av kurvorna så markeras alla tre.
Klicka sedan på den övre linjen, så markeras alla dess segment.

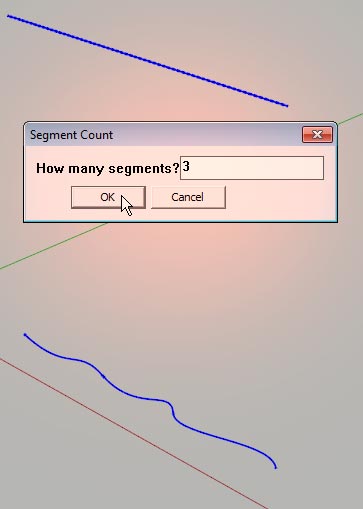

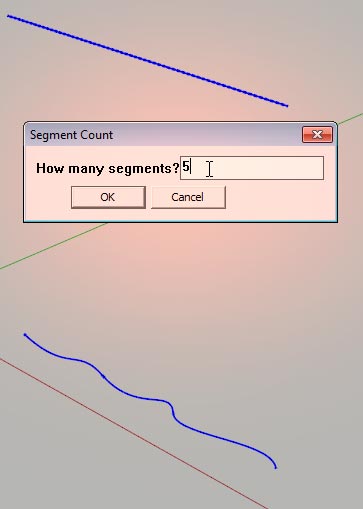

Tryck nu på Enter. Då visas ett fönster. Här får vi ange hur många segment ytan som bildas mellan de markerade linjerna ska bestå av: Ju fler segment desto mjukare övergång från kurvor till släthet blir det. Standardvärdet är 5...
... men man får lika bra resultat, och färre ytor, om man använder 3, så jag sänker värdet till just 3 och klickar på OK.

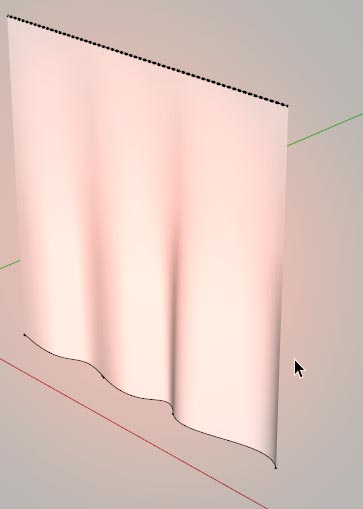

Då bildas en yta mellan de två linjerna som går från rak och slät högst upp till kurvig längst ned.

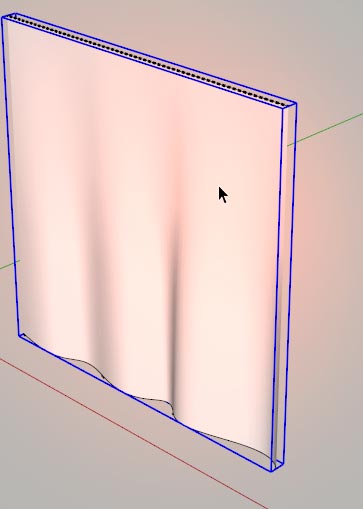

Ytan omvandlas automatiskt till en grupp.

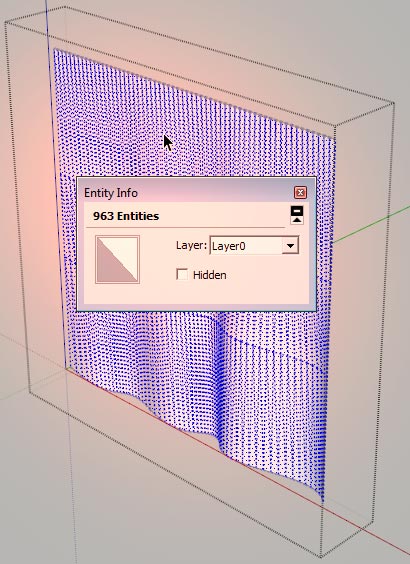

Jag öppnar gruppen och trippelklickar på gardinen. I mitt fall består den av över 960 enheter (alltså ytor och linjer), vilket är en del, men inte på långa vägar lika mycket som exempelvis stenen vi skapade tidigare.

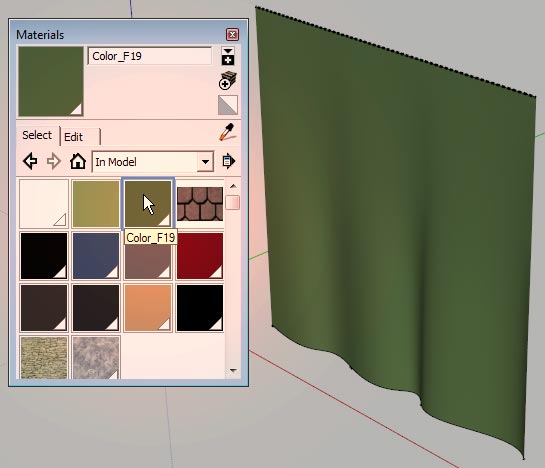

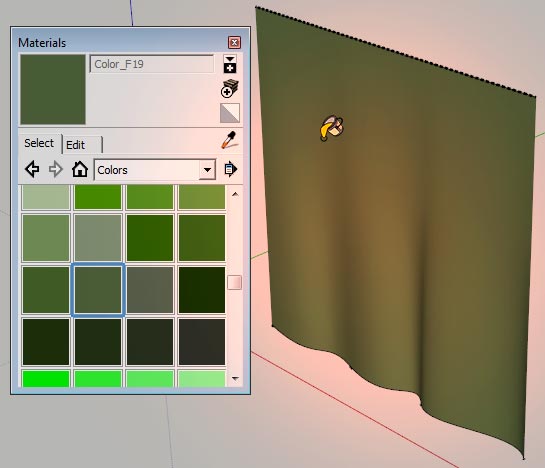

Gardinen är en helt vanlig yta, så den kan färgas som vanligt...

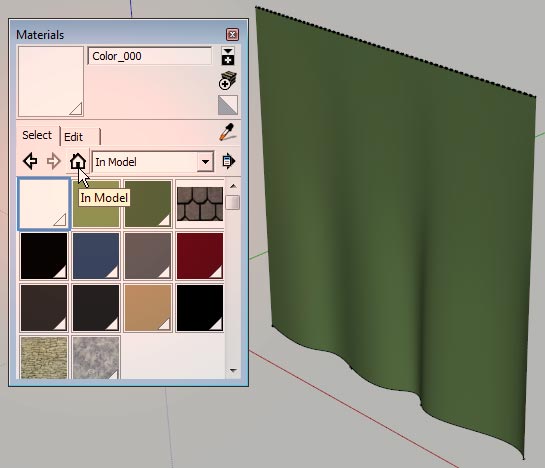

... och vi kan sedan exempelvis gå in i kategorin In Model i färgpaletten...
... och markera gardinens färgruta...

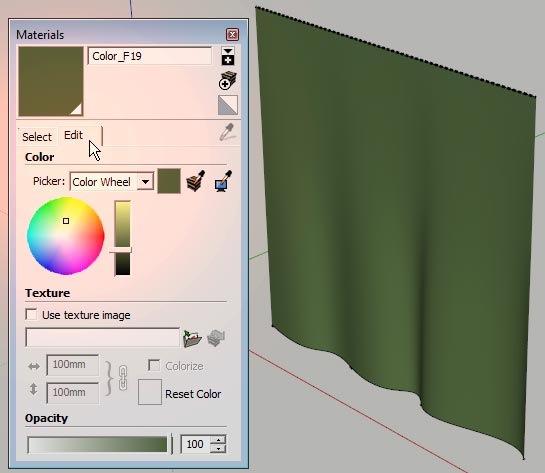

... och klicka på fliken Edit...

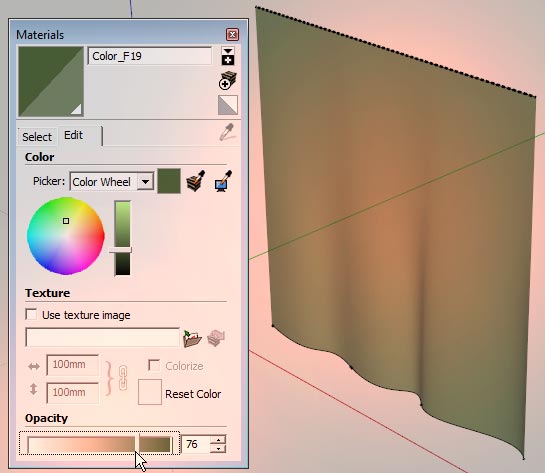

... och göra färgen genomskinlig för att skapa en skir gardin. Vi kan förstås även gömma linjerna högst upp och längst ned så gardinen ser ännu bättre ut.

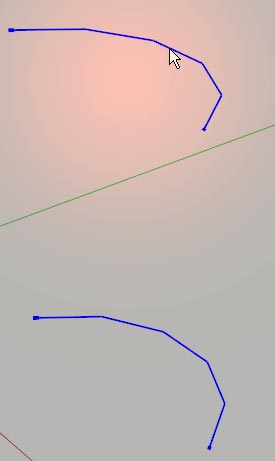

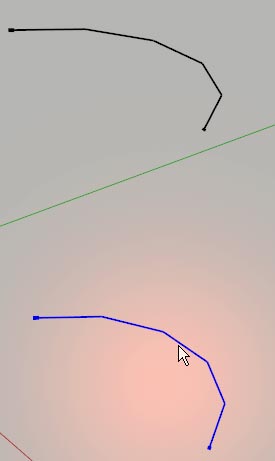

7.3. Använd Simple Loft för att skapa plana, formade ytorEtt användningsområde Simple Loft också har är att vi kan skapa plana, formade ytor. Det innebär att vi kan skapa utdragna ytor som exempelvis är böjda utan att de har någon tjocklek. Här är ett enkelt exempel: Jag har använt 2 Point Arc och ritat en båge som består av fem sidor.
Jag markerar bågen med Select...

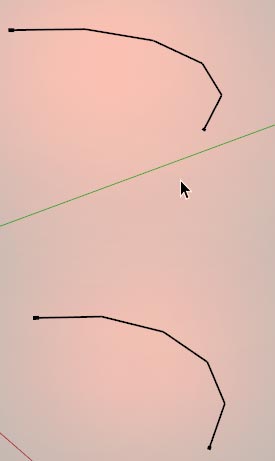

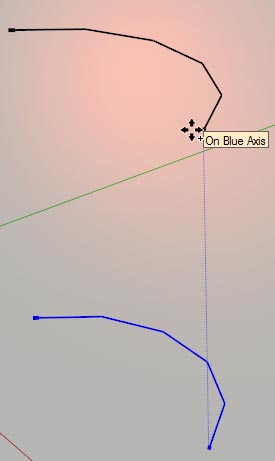

... och drar ut en kopia av den med Move Tool. Jag placerar kopian rakt ovanför originalet (fast det är inget krav; experimentera gärna med att placera linjerna ifrån varandra även sidledes, och att markera fler än en linje -- fast kom i så fall ihåg att samtliga linjer måste bestå av exakt lika många segment, något du ju ganska enkelt kan se till med hjälp av funktionen Divide).
Eftersom den övre linjen är en kopia av den nedre så vet jag att båda redan består av exakt lika många segment.
Då kan jag gå in på Plugins > Simple Loft...
... och markera först den ena linjen...
... och sedan den andra.

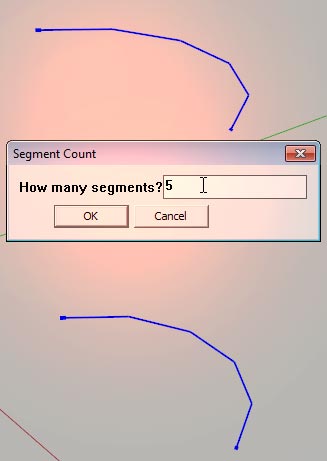

Därefter trycker jag på Enter, och får ange hur många segment ytan som bildas mellan linjerna ska bestå av. Standardvärdet är 5...

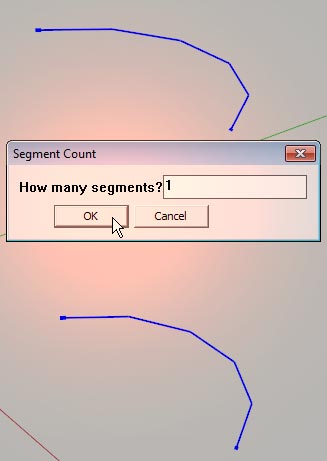

... men eftersom det inte blir någon övergång från en form till en annan (såsom det blev där gardinen gick från slät yta till veckad) så går det bra med ett enda segment, så jag skriver 1 i rutan och klickar på OK.

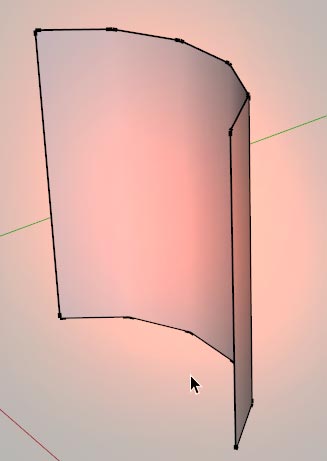

Då bildas en böjd yta mellan de två bågarna, och den är helt platt.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||
