11. Match Photo och interiörerVi ska se hur vi kan använda Match Photo för att skapa en modell av ett rum ur en bild. På så vis överförs taket, golvet och väggarna i bilden till vår modells ytor. Spara bilden nedan så du har den på din dator:
Stegen vi går igenom är: 11.1. Öppna bilden i Match Photo
11.1. Öppna bilden i Match PhotoVi ska öppna bilden i Match Photo-funktionen. Vi kan ju aktivera den genom att gå in på Camera > Match Photo, men det går även att ta fram funktionens palett och klicka på plusknappen uppe till vänster.

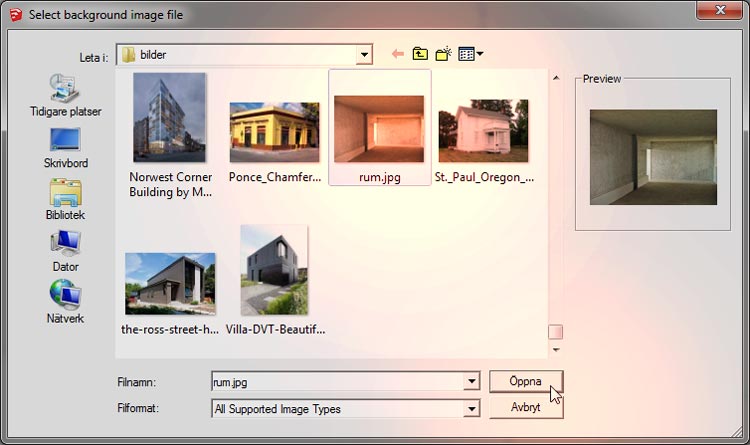

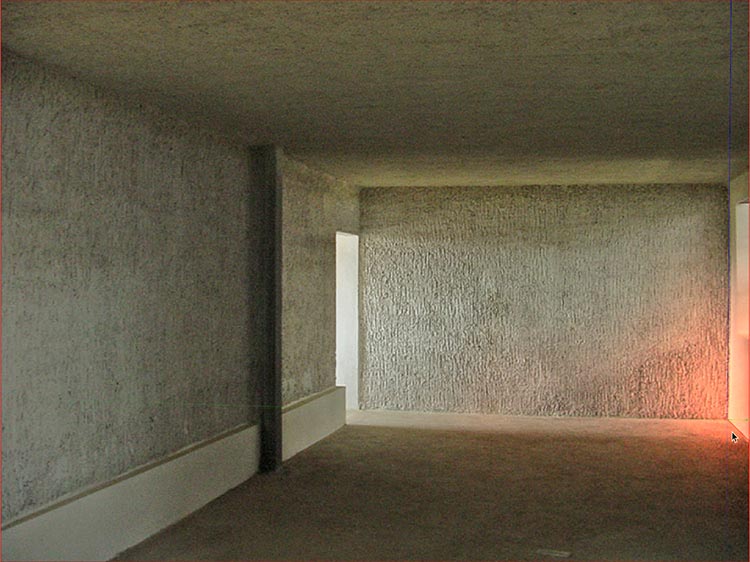

Då får vi välja vilken bild vi vill ha. Vi kan välja bilden "rum" och öppna den.
Nu öppnas bilden i Match Photo, men innan vi börjar ställa in axlarna kan vi markera knappen Inside ("Insida") i paletten Match Photo. Det gör att axlarna lättare anpassas för interiörer.

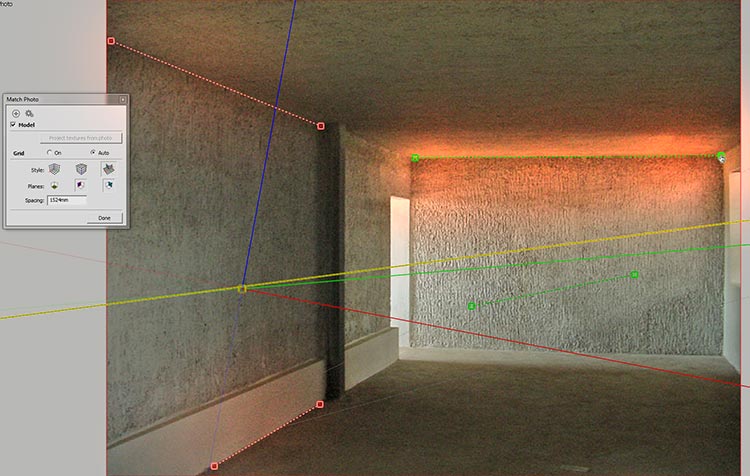

11.2. Positionera axlarnaFördelen med rum är att de ju nästan alltid har tydliga linjer vi kan placera de streckiga axellinjerna längs.

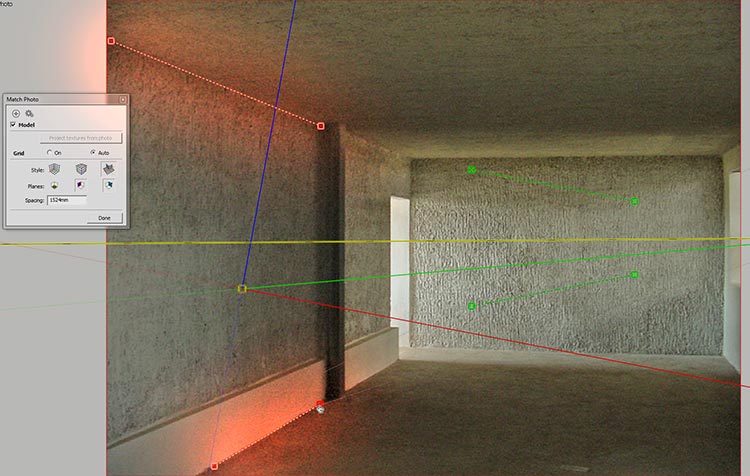

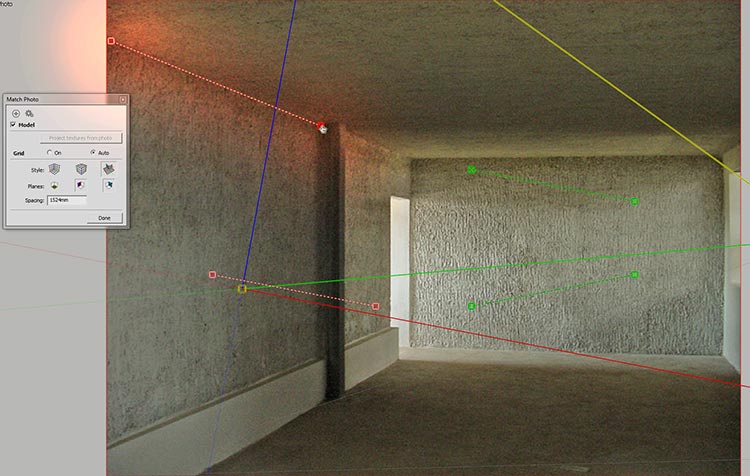

11.2.1. De röda axellinjernaJag placerar den ena röda linjen så den går längs vinkeln mellan taket och den vänstra väggen.
Sedan placerar jag den andra röda linjen så den går längs vinkeln mellan golvet och den vänstra väggen.
Då är den röda axeln klar.

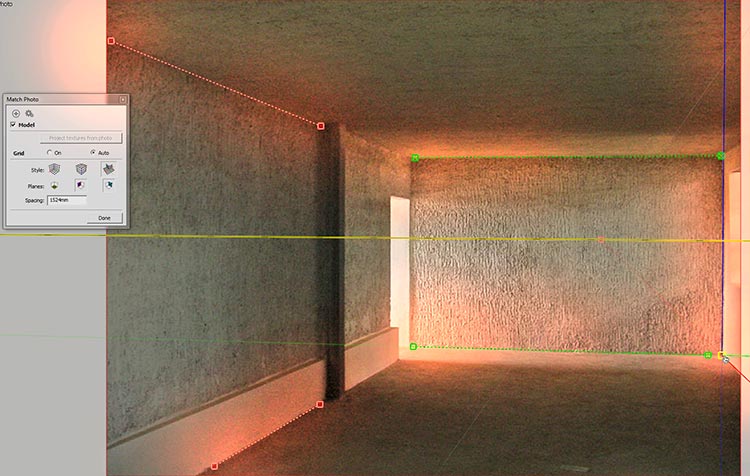

11.2.2. De gröna axellinjernaJag placerar en av de gröna linjerna så den går längs vinkeln mellan taket och den bortre väggen...
... och placerar den andra gröna linjen så den går längs vinkeln mellan golvet och den bortre väggen. Nu är den gröna axeln också klar.
11.2.3. Den blå axellinjenDå kan vi placera den blå axeln: Klicka-och-dra den gula rutan den blå axellinjen sticker upp ur, och placera den där du tycker den passar bäst. Det blir ofta enklast om den sätts i ett hörn, så jag placerar den i det nedre högra hörnet vid den bortre väggen. Då ser jag även att den blå linjen följer hörnets vertikala linje ganska exakt, så jag behöver inte börja placera om någon av de röda eller gröna linjernas rutor.

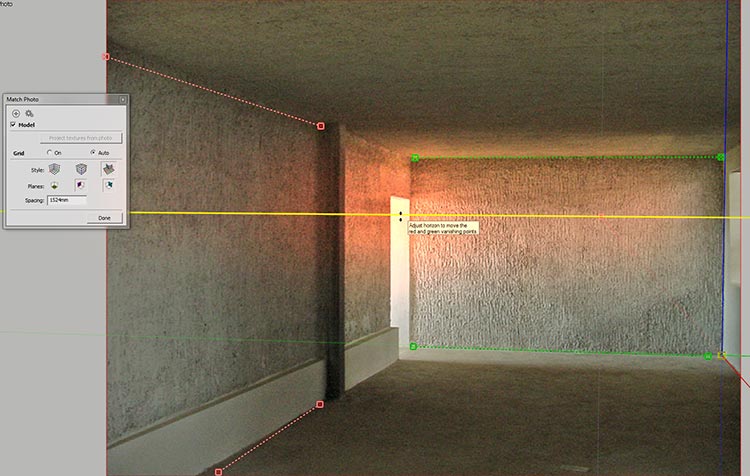

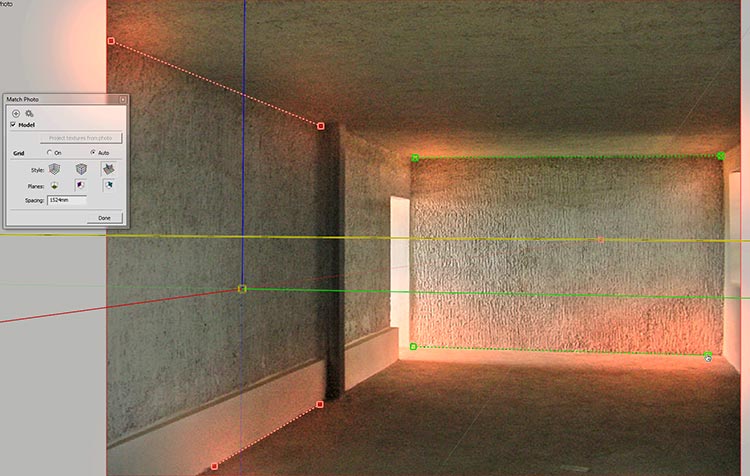

11.3. HorisontlinjenNär man markerat knappen "Inside" ("Insida") i paletten Match Photo så visas en gul linje tvärs över bilden. Den gula linjen representerar horisonten, eller ögonhöjden, i bilden. Man kan dra i den för att justera alla utplacerade axellinjer samtidigt: Om jag t ex klickar-och-drar den uppåt så höjer jag horisonten, vilket får alla axellinjer att börja luta uppåt mer.

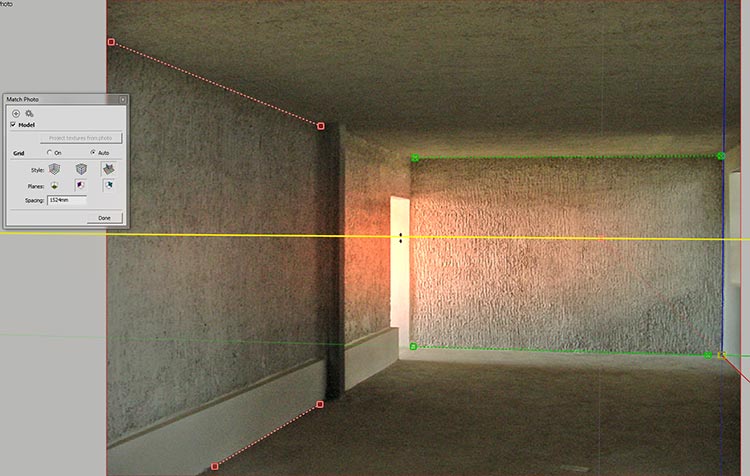

Jag tycker inte horisonten behöver ändras i det här fallet, så jag drar tillbaka den och släpper musknappen.
11.4. Verkställ axlarnas positionerNu är axlarna placerade. Då kan vi klicka på knappen Done i paletten Match Photo...
... så fastnar de i deras nya läge. Du kan alltid ändra på dem igen genom att klicka på kugghjulsknappen i Match Photo-paletten, och om du stänger av Match Photo genom att t ex vrida på kameran så återgår ju axlarna till standardläget igen (tills du aktiverar Match Photo igen genom att klicka på dess scenflik uppe till vänster).

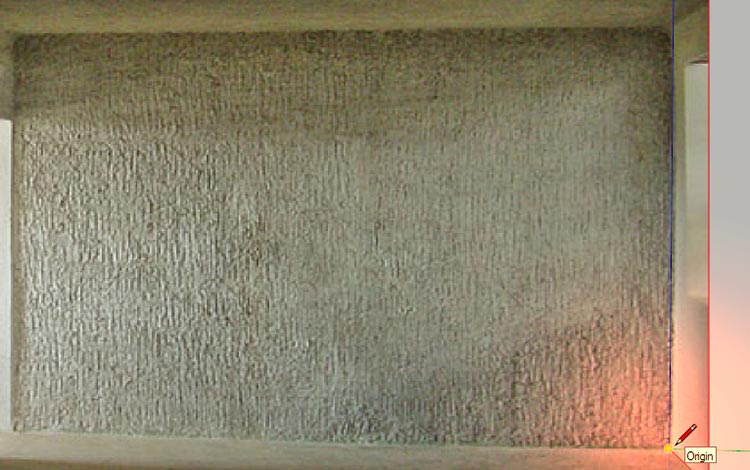

11.5. Skapa den bortre väggenVi kan börja med att rita den bortre väggen. Jag väljer Line och klickar på Origo-punkten som placerades vid väggens nedre högra hörn -- det är alltid enklast att börja från den.

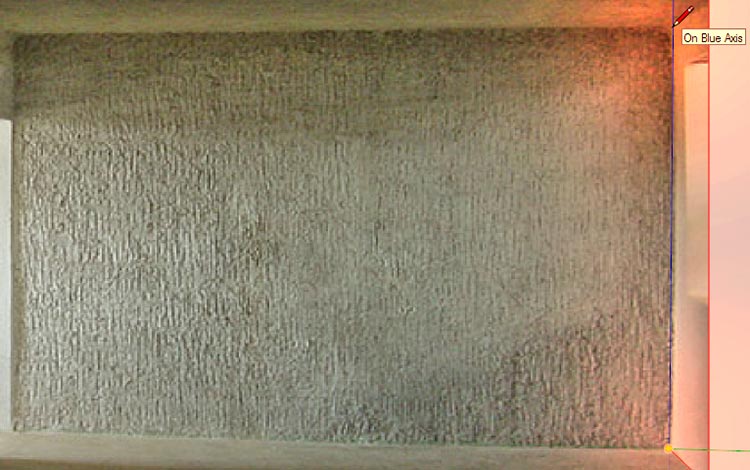

Sedan drar jag en linje uppåt längs blå axel tills den når det övre hörnet...

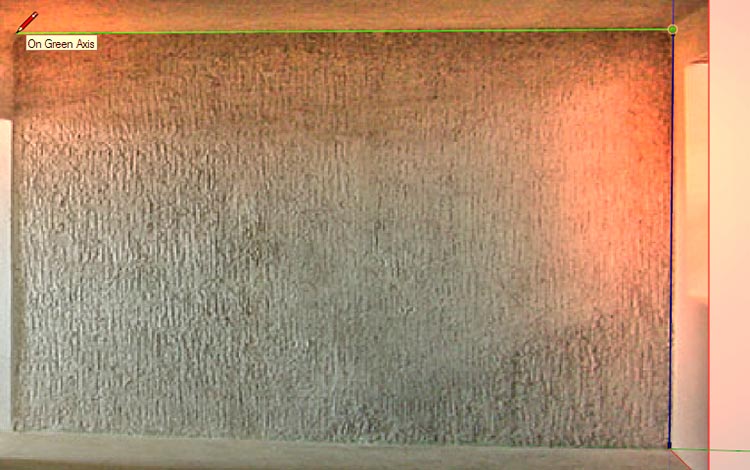

... och drar en linje längs sidaxeln därifrån, över till det motsatta hörnet.

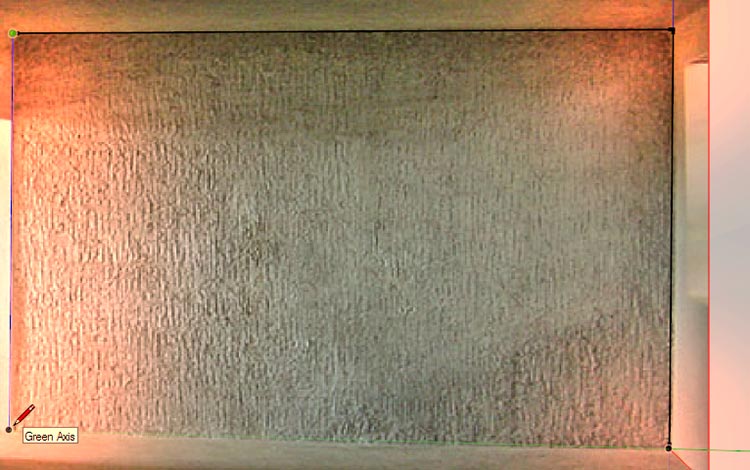

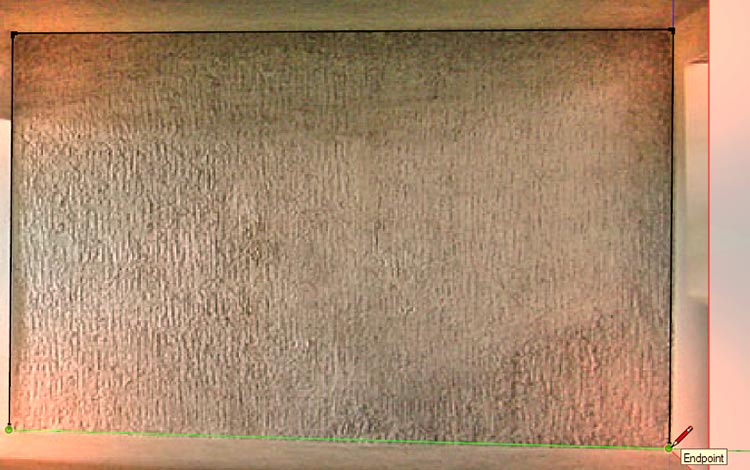

Därifrån drar jag en axel nedåt längs blå axel...
... och sluter formen.

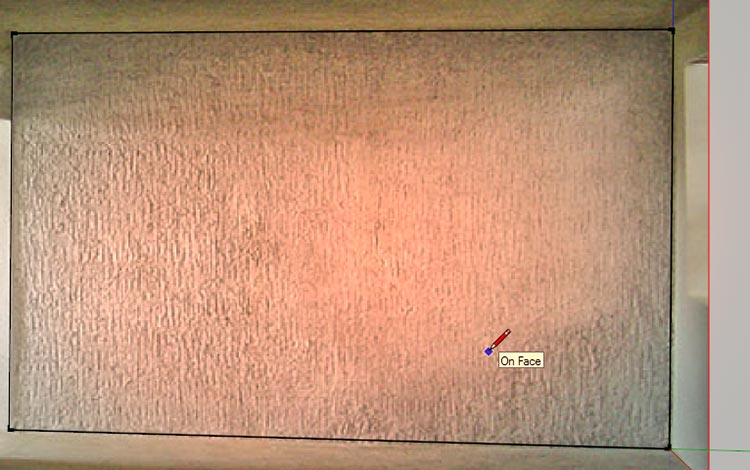

Då blir det en yta mellan de fyra linjerna.

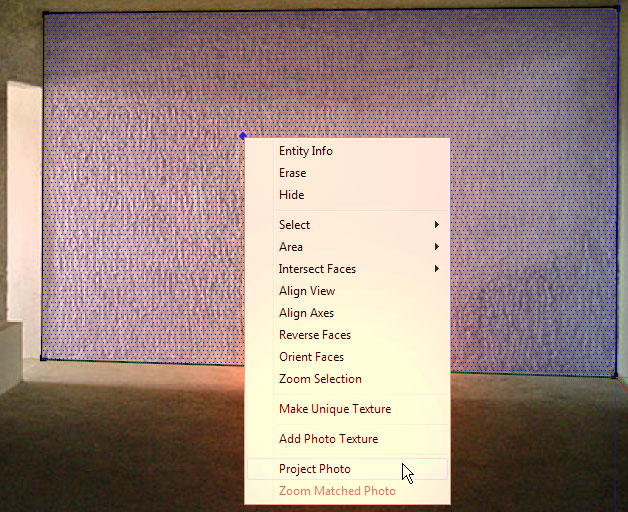

11.6. Fäst en del av bilden på en viss ytaMan kan faktiskt själv välja vilka ytor som ska täckas med bilder medan Match Photo är igång: Om jag högerklickar på ytan så kan jag välja Project Photo i menyn som visas.

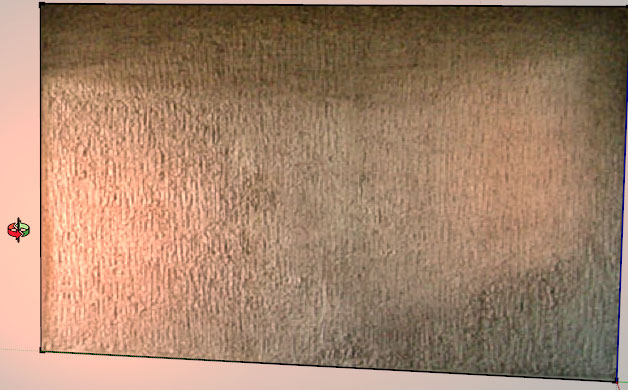

Om jag sedan vrider på kameran så stängs ju Match Photo av, och då ser vi att väggen fått bilden fäst vid sig. Det beror förstås på att jag högerklickade på den och valde Project Photo. Men det är naturligtvis helt valfritt att göra så här.
Jag återgår till Match Photo genom att klicka på scenfliken uppe till vänster.

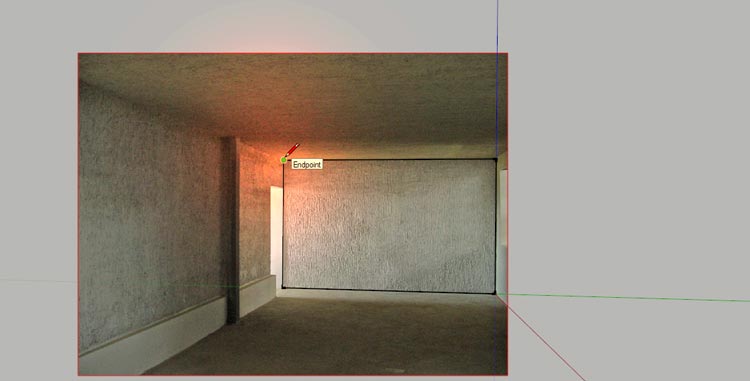

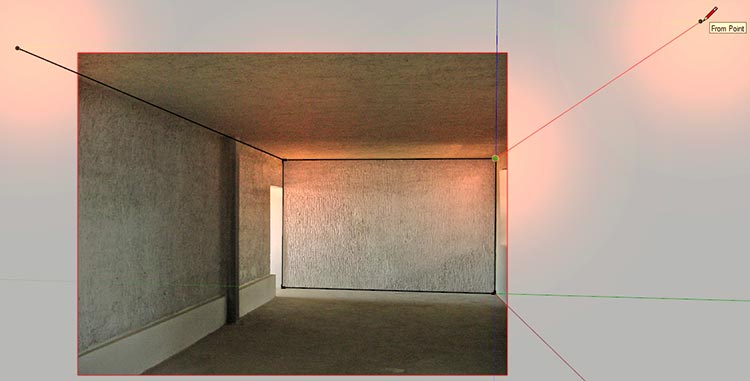

11.7. Skapa taketVi ska göra den vänstra väggen, och det blir enklare om vi zoomar ut rejält först. När du zoomat ut, klicka med Line på den bortre väggens övre vänstra hörn...

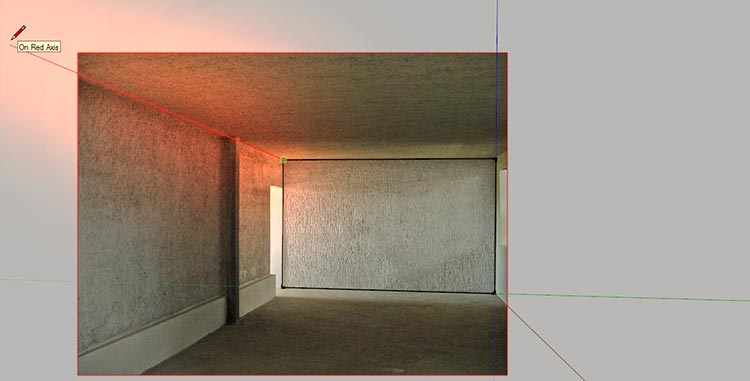

... och följ sidaxeln. Överdriv gärna med längden så din linjes ändpunkt hamnar ovanför bildens överkant.

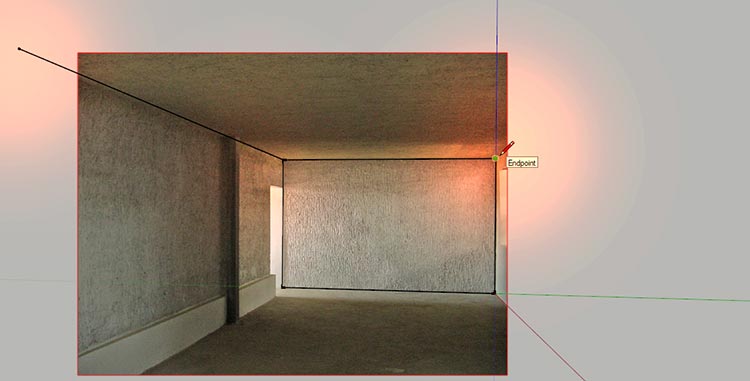

Klicka sedan med Line på den bortre väggens övre högra hörn...

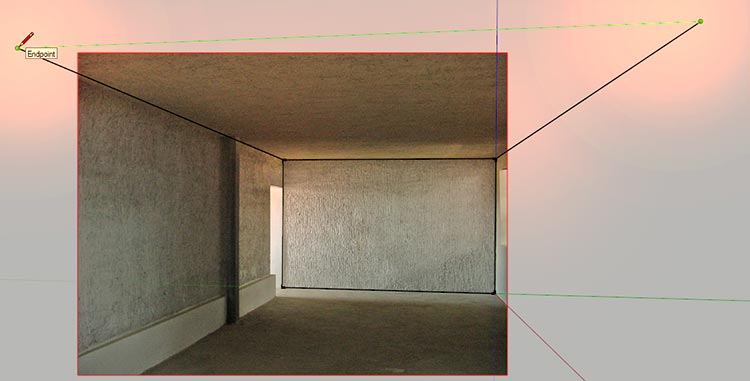

... och dra ut en linje längs sidaxeln. Gör så att den nya linjens ändpunkt hamnar på samma breddgrad som den förra linjens ändpunkt (enklast genom att först peka utan att klicka på den förra linjens ändpunkt och sedan dra ut linjen längs sidaxeln). Våra omställda axlar gör att linjerna ser skeva ut, men de är egentligen parallella.
Då kan vi stänga formen genom att dra en rak linje mellan linjernas ändpunkter...

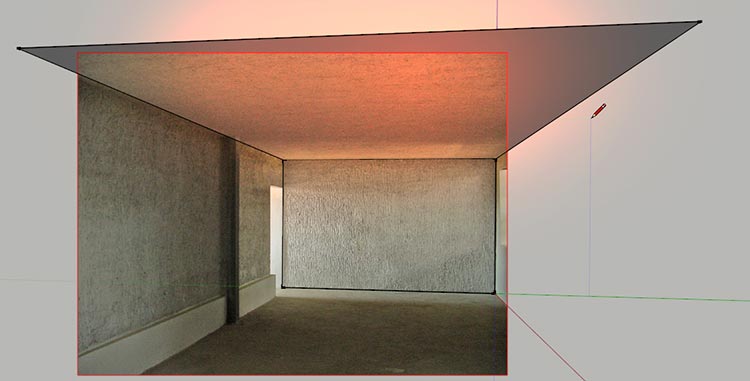

... så får vi ett tak. (Vi skulle kunna fästa bilden vid taket genom att högerklicka med Select på takytan och välja Project Photo, men det är alltså bara något man vanligtvis bara gör om man inte vill ha de övriga delarna av bilden i ritningen.)

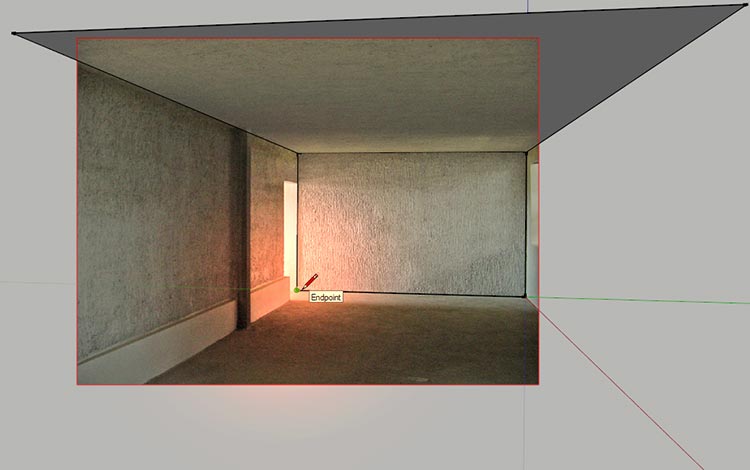

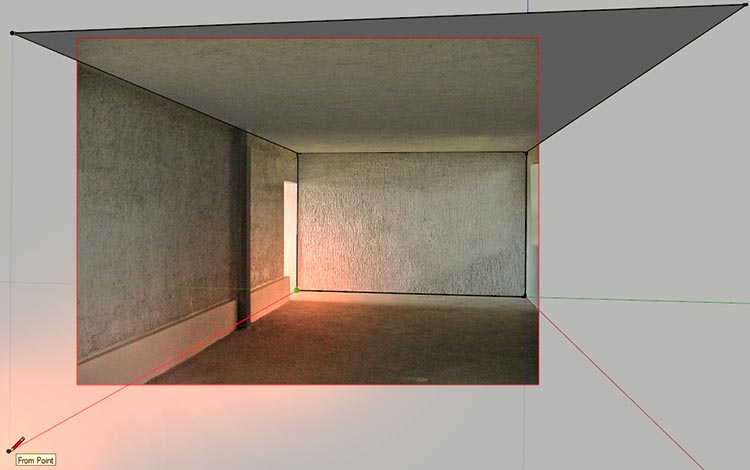

11.8. Skapa den vänstra väggenNu kan vi göra den vänstra väggen. Klicka med Line på den bortre väggens nedre vänstra hörn...
... och dra ut en linje längs sidaxeln. Gör den lika lång som linjerna taket består av...

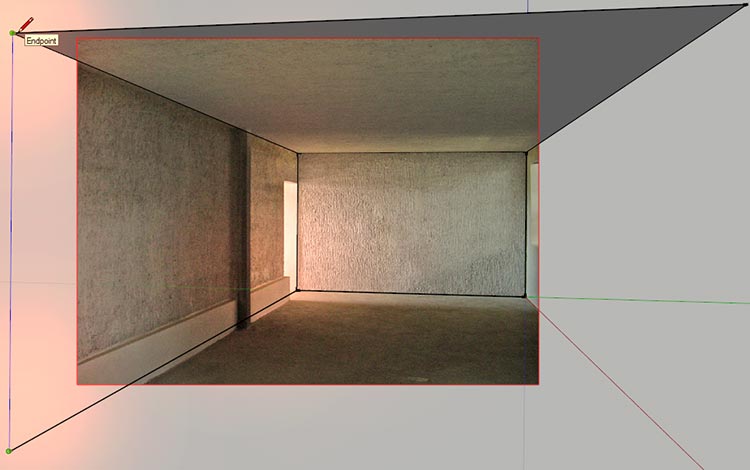

... och slut formen genom att dra upp en linje mellan golv- och taklinjen.

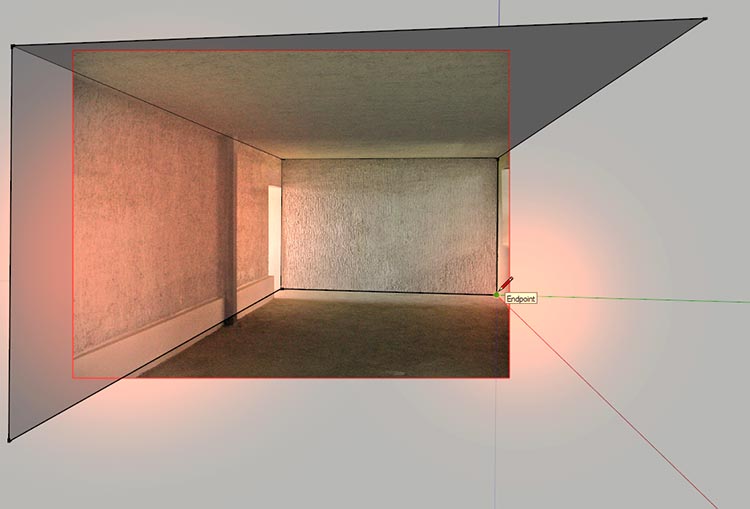

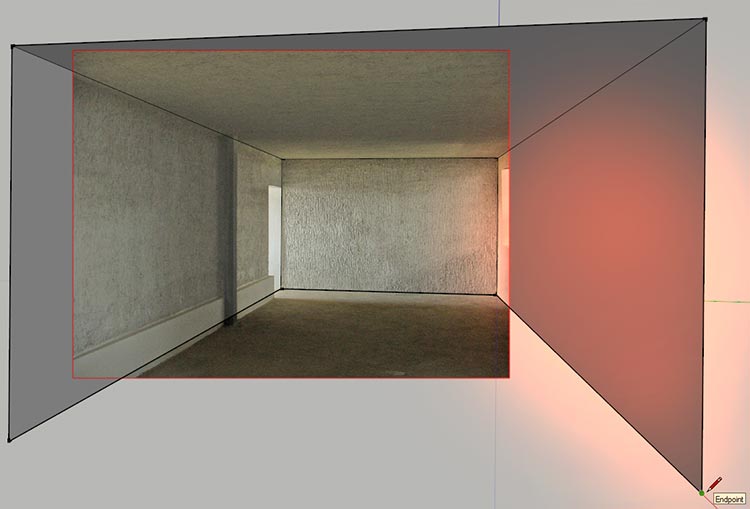

11.9. Skapa den högra väggenDå är den vänstra väggen klar. Nu ska vi göra den högra väggen: Klicka med Line på den bortre väggens nedre högra hörnpunkt...

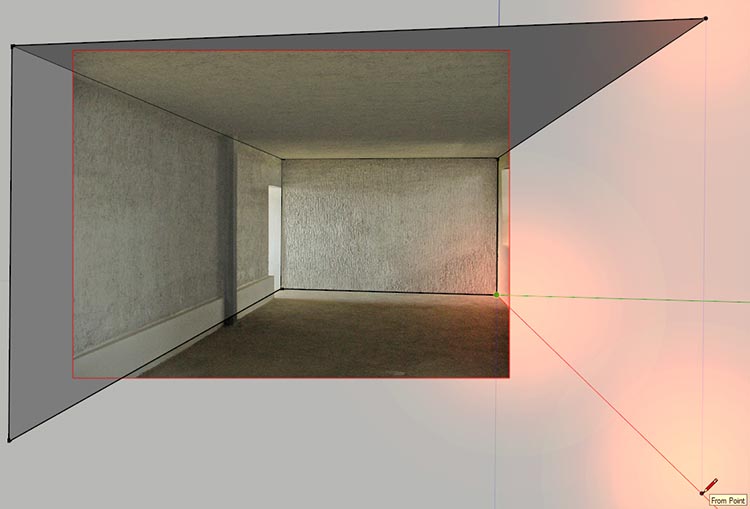

... och dra ut en linje längs sidaxeln. Matcha taklinjens längd...

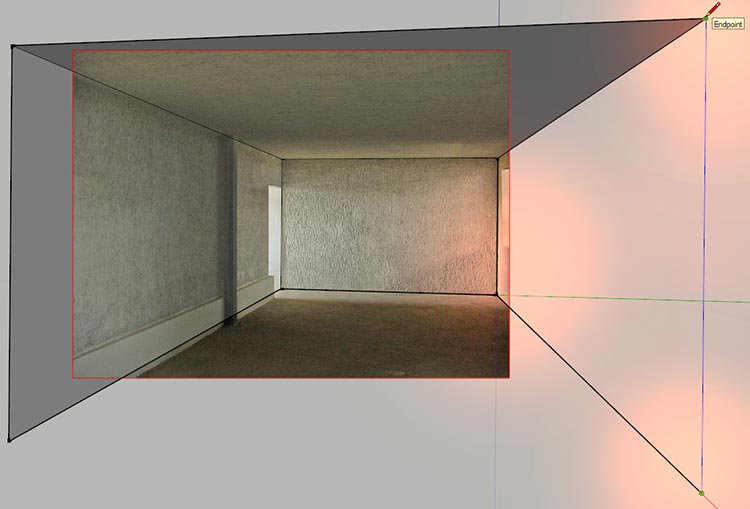

... och slut formen.
Då är den högra väggen klar.

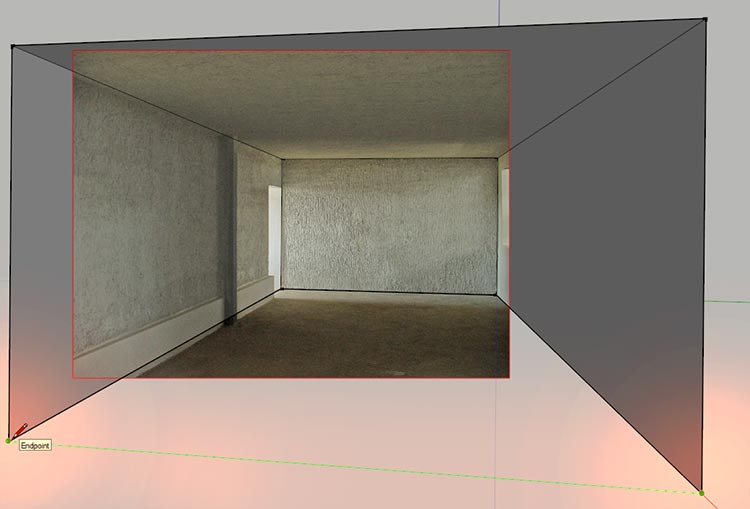

11.10. Skapa golvetNu är det enkelt att göra golvet: Klicka med Line på en av väggarnas nedre hörnpunkter närmast dig...
... och dra en linje över till den andra väggens motsvarande punkt.

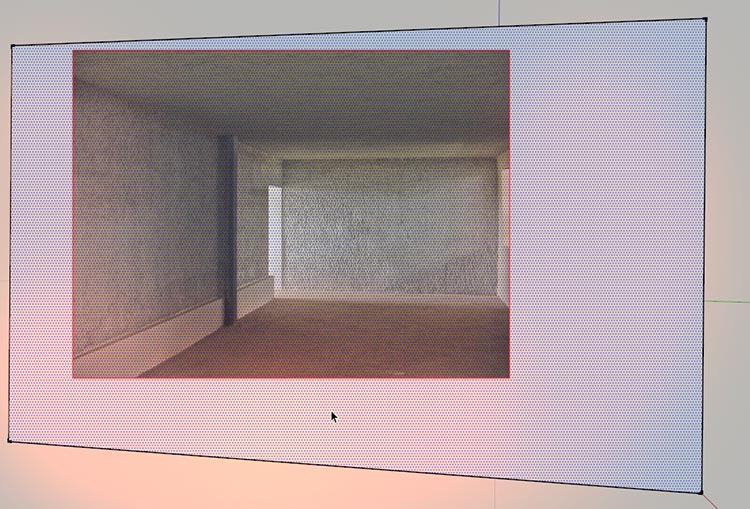

Då är golvet klart. Det lär hända att öppningen vi ser in i rummet genom plötsligt täpps igen av en yta. I så fall är det bara att markera den med Select...
... och radera den. Nu är rummets tak, väggar och golv färdiga.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||
